Ο εν λόγω μεταβιβαστής OC-48/STM-16 SFP CWDM είναι σύμφωνος με την προδιαγραφή MSA SFP SFF-8472 και παρέχει πλήρη διπλή σύνδεση δεδομένων έως 2,5Gbps.Είναι ένας δέκτης λήψης που συνδέεται σε θύρες SFP συμβατών εξοπλισμού δικτύου SFPΔιαθέτει σύνδεσμο LC για μετάδοση 10 χιλιομέτρων, απαιτώντας μόνο μία παροχή ισχύος 3.3V και προσφέρει λογική διεπαφή TTL.Αυτός ο δέκτης δέκτη SFP είναι συμβατός με το CWDM και είναι η τέλεια επιλογή για μια ευρεία ποικιλία εφαρμογών οπτικών δικτύων.
Παράμετρος | Αξία |
---|---|
Λάιζερ | CWDM |
Ονομασία του προϊόντος | Πληροφοριακό σήμα |
Τύπος ινών | ΜΜΦ |
Απόσταση | 80 χιλιόμετρα |
Ποσοστό δεδομένων | Λειτουργική ταχύτητα δεδομένων έως 2,5 Gbps |
DDMI | Ναι. |
Τύπος συνδέσμου | Διασύνδεση διπλής σύνδεσης LC |
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
Περιοχή θερμοκρασίας | -5°C ~+70°C |
Εναρμόνιση | Εναρμόνιση θερμής |
(80Κm)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | ||
Μεταδότης | ||||||||
Κέντρο μήκους κύματος | λc | λc-7.5 | λc | λc+7.5 | nm | |||
Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | ||||
Μέση ισχύς εξόδου | ΠΕξω | -2 | +3 | dBm | ||||
Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | |||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | |||||
Έκδοση Οπτικό μάτι | Συμμορφώνεται με τις μάσκες STM-16/OC-48 όταν φιλτράρονται | |||||||
Αποδέκτης | ||||||||
Κέντρο μήκους κύματος | λc | 1200 | 1600 | nm | ||||
Ευαισθησία*Nοτ5 | ΠIN | - 28 | dBm | |||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | -9 | dBm | |||||
Οπτική απώλεια επιστροφής | 12 | dB | ||||||
Δικαιολογημένη ζημία | ΛΟΣΑ | -40 | dBm | |||||
Δαπάνες | ΛΟΣΔ | - 29 | dBm | |||||
Υστερέση LOS | 0.5 | 4 | dB |
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS223-1@ER=9dB.

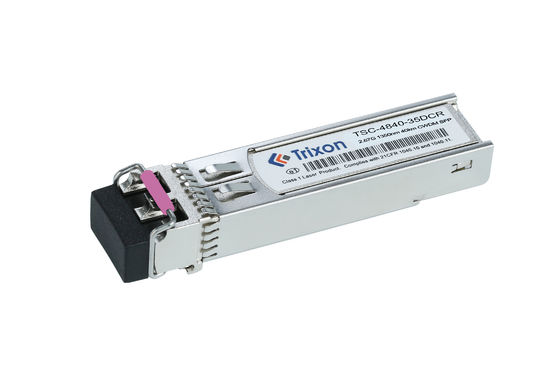

ΗΤρίξον TSC-4880-XXDCRΤο SFP Transceiver Module είναι ένας θερμός αναμιγνύσιμος δέκτης δέκτη με διπλή διεπαφή συνδετήρα LC. Είναι σύμφωνος με την προδιαγραφή MSA SFP SFF-8472 και παρέχει μια λύση λέιζερ CWDM 1310nm.Η ενότητα αυτή έχει σχεδιαστεί για εύκολη εγκατάσταση σε εξοπλισμό δικτύωσης, καθιστώντας το μια εξαιρετική επιλογή για κέντρα δεδομένων, γραφεία, σπίτια και άλλες εφαρμογές που απαιτούν υψηλής ταχύτητας σύνδεση δικτύου.συμπεριλαμβανομένων των δρομολογητώνΤο Trixon TSC-4880-XXDCR είναι μια ιδανική λύση για υψηλής ταχύτητας μετάδοση δεδομένων και προσφέρει ανώτερη απόδοση, αξιοπιστία και συμβατότητα.
Ταχύτητα μετάδοσης: Εάν χρειάζεστε διαφορετική ταχύτητα μετάδοσης από το πρότυπο 2.5G, όπως 1G ή 10G, μπορείτε να συζητήσετε αυτή την απαίτηση με τον κατασκευαστή ή τον προμηθευτή.Μπορεί να είναι σε θέση να παρέχουν μια προσαρμοσμένη λύση για να ανταποκριθεί στην επιθυμητή ταχύτητα μετάδοσης.
μήκος κύματος: Η μονάδα CWDM λειτουργεί συνήθως σε συγκεκριμένα μήκη κύματος που ορίζονται από το πρότυπο CWDM.Μπορείτε να ρωτήσετε για τη δυνατότητα προσαρμογής της μονάδας για να λειτουργεί σε αυτά τα μήκη κύματος.
Απόσταση μετάδοσης: Εάν απαιτείται μεγαλύτερη ή μικρότερη απόσταση μετάδοσης από τα τυποποιημένα 30 km,μπορείτε να συζητήσετε με τον κατασκευαστή αν μπορούν να προσαρμόσουν τη μονάδα για να ανταποκριθούν στις συγκεκριμένες απαιτήσεις απόστασης.
Πεδίο θερμοκρασίας: Εάν η εφαρμογή σας απαιτεί ευρύτερο ή στενότερο εύρος θερμοκρασίας από τον καθορισμένο -20°C ~ +85°C,Μπορείτε να ρωτήσετε για τη δυνατότητα προσαρμογής του εύρους θερμοκρασίας για τη μονάδα.
Τύπος συνδετήρα: Η τυπική διαμόρφωση για αυτή τη μονάδα μπορεί να είναι συνδετήρες LC. Ωστόσο, εάν χρειάζεστε έναν διαφορετικό τύπο συνδετήρα, όπως SC ή ST,Μπορείτε να συζητήσετε τη δυνατότητα προσαρμογής με τον κατασκευαστή..
Λειτουργία DDMI: Εάν χρειάζεστε λειτουργία Digital Diagnostic Monitoring Interface (DDMI) για την παρακολούθηση των επιδόσεων και των παραμέτρων της μονάδας,Μπορείτε να επιβεβαιώσετε με τον κατασκευαστή αν αυτή η δυνατότητα είναι διαθέσιμη ή μπορεί να προσαρμοστεί.
.
Παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για το προϊόν μας SFP Transciver Module.
Συσκευή και αποστολή για μονάδα δέκτη-διαβιβαστή SFP:
Χρησιμοποιούμε τυποποιημένη συσκευασία για να αποστέλλουμε τα SFP Transceiver Modules.DHL, και άλλες υπηρεσίες ταχείας παράδοσης για την αποστολή των μονάδων.
Κωδικός αρχείου: DS210006
