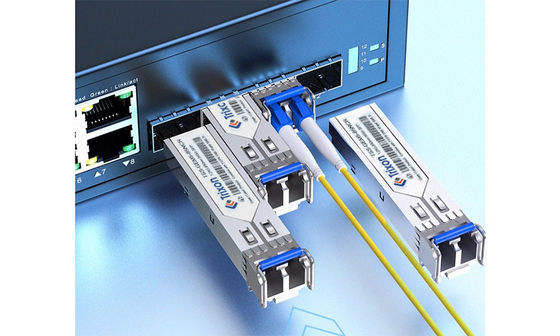

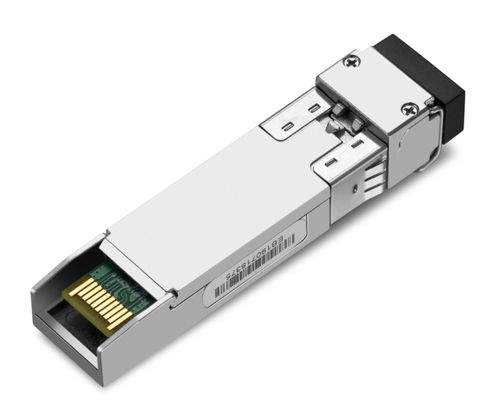

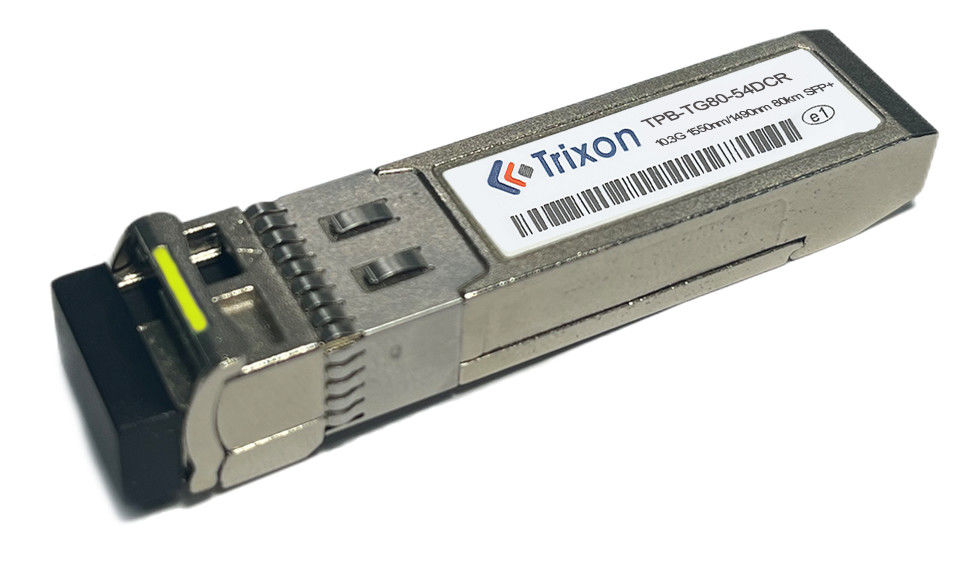

Ο Trixon 10GE BIDI SFP+ 80km είναι ένας μικρός φορμικός παράγοντας που υποστηρίζει 10 Gigabit ανά δευτερόλεπτο δικατευθυντικής επικοινωνίας δεδομένων μέσω οπτικής ινών.Με μέγιστη απόσταση μετάδοσης 80 km, συμμορφώνεται με το πρότυπο SFP+ Multi-Source Agreement (MSA) (SFF-8431).
Ο εν λόγω δέκτης SFP+ περιέχει ενσωματωμένη διεπαφή serializer/deserializer (SerDes) και λειτουργίες μετάδοσης/αποδέσμευσης με οπτική ίνα σε μια συμπαγή και θερμά εναλλάξιμη μονάδα.Υποστηρίζει ψηφιακή διαγνωστική παρακολούθηση και λειτουργίες κατά σειρά αναγνώρισης προσβάσιμες μέσω της τυποποιημένης 2-σύρματης κατά σειρά διεπαφής που ορίζεται από την προδιαγραφή SFP + MSA.
Το Trixon 10GE BIDI SFP+ 80km κατασκευάζεται σύμφωνα με το RoHS και χωρίς μόλυβδο, πληρώντας τις απαιτήσεις περιορισμένων υλικών της οδηγίας 2002/95/ΕΚ και της οδηγίας 2005/747/ΕΚ.Ο μικρός του συνδυασμός, υψηλής ταχύτητας και διευρυμένης εμβέλειας 80 χιλιομέτρων καθιστούν την ιδανική λύση για εφαρμογές οπτικής διασύνδεσης 10GbE.
Προδιαγραφές | Λεπτομέρειες |
---|---|
Ποσοστό δεδομένων λειτουργίας | 10.3Gbps |
Απόσταση | Μέχρι 80 χλμ. |
Ηλεκτρική τροφοδοσία | Ενιαίο 3.3V |
Λογική διεπαφή | TTL |
Διασύνδεση συνδέσμου | Διοπτική ενιαία LC |
Με θερμό πλέγμα | - Ναι, ναι. |
Συμμορφωμένα πρότυπα |
Προδιαγραφή MSA SFP Telcordia GR-253-CORE IEEE802.3ae |
Παρακολούθηση της διάγνωσης | Διασύνδεση ψηφιακής διαγνωστικής οθόνης συμβατή με την SFF-8472 |
Θερμοκρασία λειτουργικής θήκης | 0°C έως +70°C (πρότυπο) |
Τεχνικές παραμέτρους:
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
Μεταδότης | |||||
Κέντρο μήκους κύματος | λc | 1540 | 1550 | 1560 | nm |
1480 | 1490 | 1500 | nm | ||
Παράλληλη λειτουργία Ποσοστό καταστολής |
SMSR | 30 | - | - | dB |
Φασματικό πλάτος (-20dB) | Δλ | - | - | 1 | nm |
Μέση ισχύς εξόδου*Σημείωση3 | Πουτ | -1 | - | 4 | dBm |
Ποσοστό εξαφάνισης | Επείγοντα | 6.5 | - | - | dB |
Μέση ισχύς του πομπού OFF | Αφαίρεση | - | - | - 30 | dBm |
Σχετική ένταση θορύβου | Επενδύσεις | - | - | -128 | dB/Hz |
Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE802.3ae-2005 | ||||
Αποδέκτης | |||||
Κέντρο μήκους κύματος | λc | 1480 | 1490 | 1500 | nm |
1540 | 1550 | 1560 | nm | ||
Αίσθηση του δέκτη*Σημείωση4 | ΣΕΝ | - | - | -23 | dBm |
Υπερφόρτωση του δέκτη | Pmax | - 7 | - | - | dBm |
Δαπάνες | ΛΟΣΔ | - | - | - 24 | dBm |
Δικαιολογημένη ζημία | ΛΟΣΑ | - 38 | - | - | dBm |
Υστερέση LOS | ΛΟΣ | 0.5 | - | dB |
