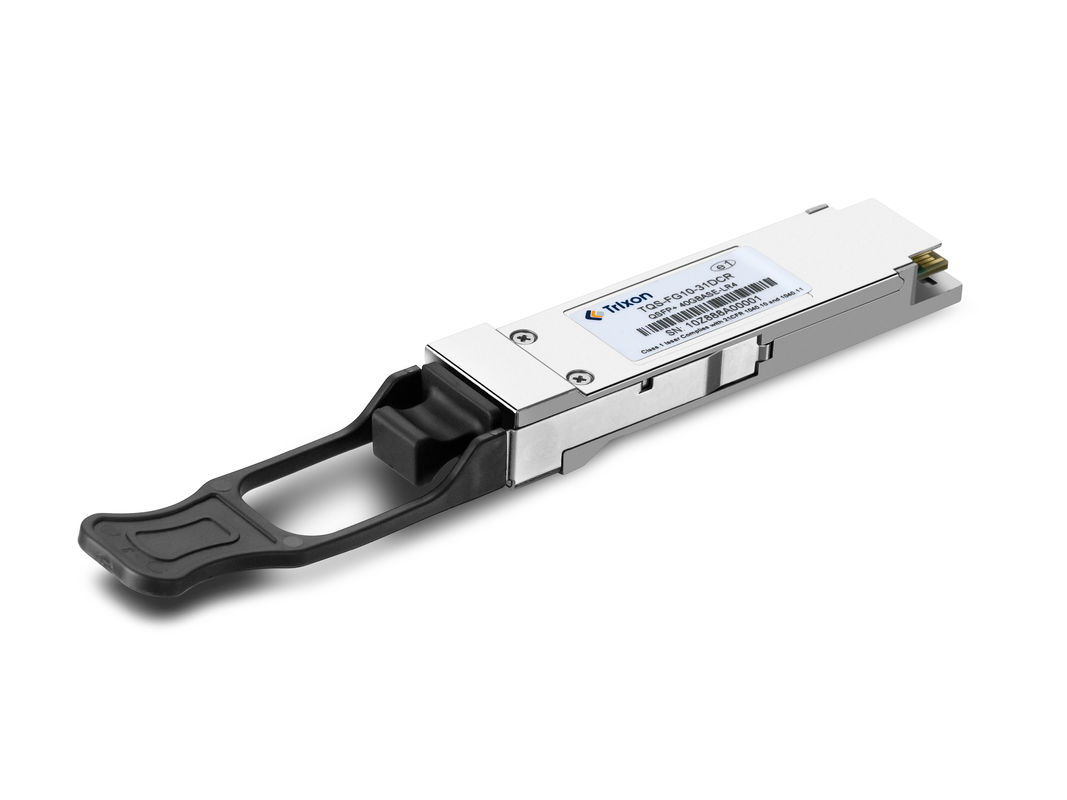

Πρόκειται για μια οπτική μονάδα υψηλής ταχύτητας 40Gbps, σχεδιασμένη με 4 λωρίδες, η κάθε λωρίδα είναι 10Gbps, και υποστηρίζει μέγιστη απόσταση μετάδοσης 10 χιλιομέτρων.
Το προϊόν χρησιμοποιεί 4 λέιζερ DFB 1310nm ως πομπό και 4 φωτοδιόδους PIN ως δέκτη για την επίτευξη σταθερής μετάδοσης οπτικού σήματος 40G.
Η ενότητα είναι συμβατή με την προδιαγραφή QSFP+ και παρέχει δύο ζεύγη διεπαφών οπτικών ινών.Υποστηρίζει πλήρη διπλή επικοινωνία και είναι κατάλληλη για σενάρια υψηλής ταχύτητας σύνδεσης σημείο-σημείο.
Χαρακτηριστικά | Προδιαγραφές |
Ποσοστό δεδομένων | Μέχρι 11,2Gbps ανά μήκος κύματος |
Διάδρομοι | 4 ανεξάρτητα κανάλια full-duplex |
Απόσταση | Μέχρι 10 χιλιόμετρα |
Ηλεκτρική τροφοδοσία | Ενιαίο 3.3V |
Οπτικές συνδέσεις | Δύο τυπικές συνδέσεις LC |
Εναρμόνιση θερμής | QSFP+ |
Προδιαγραφή MSA | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
Συμμόρφωση IEEE | IEEE802.3ba |
Ψηφιακή διαγνωστική παρακολούθηση | Ενσωματωμένο με διεπαφή I2C |
Περιοχή θερμοκρασίας λειτουργικού χώρου | Πρότυπο: 0 °C έως +70 °C |
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
Μεταδότης | |||||
Κέντρο μήκους κύματος | λγ | 1264.5 | 1271 | 1277.5 | nm |
1284.5 | 1291 | 1297.5 | |||
1304.5 | 1311 | 1317.5 | |||
1324.5 | 1331 | 1337.5 | |||
Φασματικό πλάτος (-20dB) | Δλ | - | - | 1 | nm |
Δυνατότητα μετάδοσης σήματος | 10.3125 | Gbit/s | |||
SMSR | 30 | dB | |||
TDP, κάθε Λεωφόρο | TDP | 2.6 | dB | ||
Ανεκτικότητα απώλειας οπτικής επιστροφής | ΤΟΛ | 20 | dB | ||
Μέση ισχύς εξόδου | Πουτ | - 7 | - | 2.3 | dBm |
Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | - | - | dB |
Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE Std 802.3ba-2010 |
Χρησιμοποιείται συνήθως σε κέντρα δεδομένων υψηλού εύρους ζώνης, επιχειρηματικά δίκτυα και περιβάλλοντα υπολογιστών σύννεφου για την γρήγορη μεταφορά μεγάλων ποσοτήτων δεδομένων.
Η μονάδα μεταφοράς συσκευάζεται με ασφάλεια σε αντιστατικό υλικό, με ετικέτα και σφραγισμένη.
