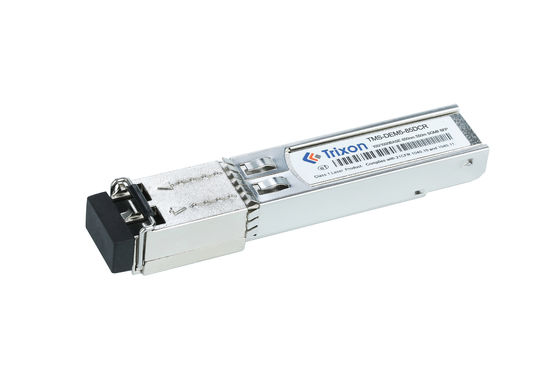

Οι οπτικοί δέκτες της σειράς SGMII είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες.Έχουν σχεδιαστεί για να παρέχουν 125Mb/s και 1.25 GB/s οπτική σύνδεση σε διακόπτες Gigabit Ethernet.
Χαρακτηριστικά | Περιγραφή |
Εργασιακό ποσοστό δεδομένων | 125Mbps ή 1,25Gbps |
Απόσταση | 550 μέτρα |
Ηλεκτρική τροφοδοσία | Ενιαίο 3.3V |
Λογική διεπαφή | TTL |
Διασύνδεση συνδέσμου | Δυαδική LC |
Εναρμόνιση θερμής | - Ναι, ναι. |
Συμμόρφωση με τις προδιαγραφές MSA | SFF-8472 |
Συμμόρφωση με τα πρότυπα IEEE | IEEE 802.3 |
Θέρμανση λειτουργικής θήκης | -5°C έως +75°C |
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |||
Μεταδότης | |||||||||
Κέντρο μήκους κύματος | λc | 830 | 850 | 870 | nm | ||||
Φασματικό πλάτος*Nοτ4 | ∆λ | 0.85 | nm | VSCEL-LD | |||||
Μέση ισχύς εξόδου | 100BASE | ΠΕξω | -9 | -3 | dBm | ||||
1000BASE | -9 | -3 | dBm | ||||||
Ποσοστό εξαφάνισης | Επείγοντα | 9 | dB | ||||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||||
Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE 802.3ah-2004 | ||||||||
Αποδέκτης | |||||||||
Κέντρο μήκους κύματος | λc | 830 | 860 | nm | |||||
Ευαισθησία*Nοτ5 | 100BASE | ΠIN | -17 | dBm | |||||
1000BASE | -24.5 | dBm | |||||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | 0 | dBm | ||||||
Οπτική απώλεια επιστροφής | 12 | dB | |||||||
Δικαιολογημένη ζημία | 100BASE | ΛΟΣΑ | -45 | dBm |
|
||||
1000BASE | - 35 | ||||||||
Δαπάνες | 100BASE | ΛΟΣΔ | - 30 | dBm |
|
||||
1000BASE | -25 | ||||||||
Υστερέση LOS | 0.5 | 4 | dB |
