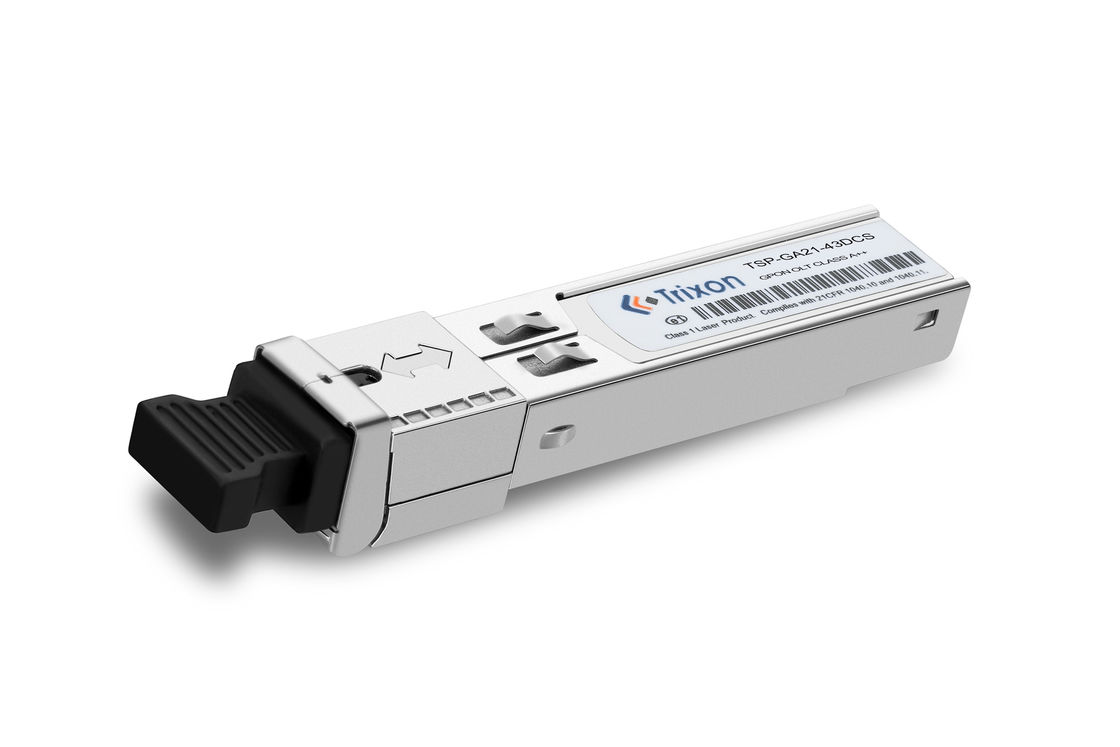

Ο πομπός TSP-GA21-43DCS είναι μια μικροδιαμορφωτική μονάδα που συνδέεται για σειριακές οπτικές επικοινωνίες δεδομένων, όπως η ITU-T G.984. Είναι με τη σύνδεση SFP 20-pin για να επιτρέψει τη δυνατότητα θερμής πρίζας.
Η ενότητα αυτή έχει σχεδιαστεί για μονοτροπικές ίνες και λειτουργεί σε ονομαστικό μήκος κύματος 1490 nm.
Το τμήμα του πομπού χρησιμοποιεί λέιζερ DFB 1490nm και είναι λέιζερ κλάσης 1 σύμφωνα με το Διεθνές Πρότυπο Ασφάλειας IEC-60825.
Τεχνικές παραμέτρους:
Προδιαγραφές απόδοσης ∆ημοσφαιρικές
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
| SMF διαμέτρου πυρήνα 9μm | 20 | Χιλιόμετρα | |||
| Ποσοστό δεδομένων |
TX 2.488 RX 1.244 |
Gbit/s | |||
| Μεταδότης | |||||
| Κέντρο μήκους κύματος | λΓ | 1480 | 1490 | 1500 | nm |
| Φασματικό πλάτος (-20dB) | Δλ | 1 | nm | ||
| Μέση ισχύς εξόδου | ΑΕΠ | - 4 | 0 | dBm | |
| Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||
| Μέση ισχύς του πομπού OFF | - 39 | dBm | |||
| Τιμωρία διασκορπισμού του πομπού | TDP | 1 | dB | ||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με το ITU-T G.984.2 | ||||
| Αποδέκτης | |||||
| Κέντρο μήκους κύματος | 1260 | 1310 | 1360 | nm | |
| Ευαισθησία*Σημείωση3 | ΣΕΝ | - 22 χρόνια. | dBm | ||
| Υπερφόρτωση του δέκτη | SAT | 0 | dBm | ||
| Οπτική απώλεια επιστροφής | -20 | dB | |||
| SD Απο-επιβεβαίωση | -32 χρόνια. | dBm | |||
| Δήλωση SD | -45 | dBm | |||
| Υστερέση SD | 0.5 | 4 | dB | ||
Η ενότητα αυτή είναι κατάλληλη για δίκτυα GPON, δίκτυα πρόσβασης οπτικών ινών (FTTH) και άλλα σενάρια εφαρμογών οπτικών επικοινωνιών που απαιτούν τη μετάδοση με μία μόνο ίνωση.μετάδοση μεγάλων αποστάσεων και υψηλή αξιοπιστία.
Τεχνική υποστήριξη: Ο κατασκευαστής ή ο προμηθευτής συνήθως προσφέρει τεχνική υποστήριξη για να βοηθήσει τους πελάτες με τυχόν ερωτήματα, ζητήματα ή αντιμετώπιση προβλημάτων που σχετίζονται με τη μονάδα.,ηλεκτρονική υποστήριξη ή διαδικτυακή πύλη υποστήριξης.
Έγγραφα και πόροι: Ο κατασκευαστής παρέχει συνήθως έγγραφα για το προϊόν, όπως εγχειρίδια χρήστη, φύλλα δεδομένων και σημειώσεις εφαρμογής,να καθοδηγεί τους πελάτες στην αποτελεσματική χρήση και ενσωμάτωση της ενότητας.
Εγγύηση: The module may come with a warranty period during which the manufacturer is responsible for repairing or replacing the module if it experiences any defects or failures under normal operating conditions.
Υπηρεσίες πεδίου: Σε ορισμένες περιπτώσεις, ο κατασκευαστής μπορεί να προσφέρει υπηρεσίες πεδίου, όπου οι τεχνικοί αποστέλλονται για να βοηθήσουν με την εγκατάσταση, τη συντήρηση ή την αντιμετώπιση προβλημάτων επί τόπου.
Εκπαίδευση: Οι κατασκευαστές μπορούν να παρέχουν προγράμματα εκπαίδευσης ή πόρους για να βοηθήσουν τους πελάτες να κατανοήσουν τα χαρακτηριστικά, τις λειτουργίες και τις βέλτιστες πρακτικές της ενότητας για την ανάπτυξη και τη λειτουργία.
Συσκευή: Η μονάδα συσκευάζεται συνήθως σε προστατευτικό περίβλημα ή κουτί για να εξασφαλίζεται η ασφάλειά της κατά τη μεταφορά.Η συσκευασία μπορεί να περιλαμβάνει αντιστατικά υλικά για την αποτροπή ηλεκτροστατικής εκκένωσης και βλάβης της μονάδας..
Μέθοδος αποστολής: Το μοντέλο μπορεί να αποσταλεί χρησιμοποιώντας διάφορες μεθόδους με βάση τις προτιμήσεις του πελάτη και τις πολιτικές αποστολής του προμηθευτή.ή υπηρεσίες ταχυδρομείου.
Έγγραφα αποστολής: Ο πωλητής συνήθως καταρτίζει τα απαραίτητα έγγραφα αποστολής, συμπεριλαμβανομένου εμπορικού τιμολογίου, καταλόγου συσκευασίας,και τυχόν απαιτούμενα τελωνειακά έντυπα ή δηλώσεις για διεθνείς μεταφορές.
Παρακολούθηση και ασφάλιση: Ανάλογα με την επιλεγμένη μέθοδο αποστολής, ο πωλητής μπορεί να παρέχει έναν αριθμό παρακολούθησης για την παρακολούθηση της προόδου της αποστολής.Η ασφαλιστική κάλυψη για το δέμα μπορεί επίσης να είναι διαθέσιμη για την προστασία από απώλεια ή ζημιά κατά τη διαμετακόμιση.
Για τις διεθνείς αποστολές:ο πωλητής πρέπει να συμμορφώνεται με τους τελωνειακούς κανονισμούς και να διασφαλίζει ότι όλα τα απαραίτητα έγγραφα εισαγωγής/εξαγωγής έχουν καταρτιστεί και συνοδεύονται από την αποστολή.
