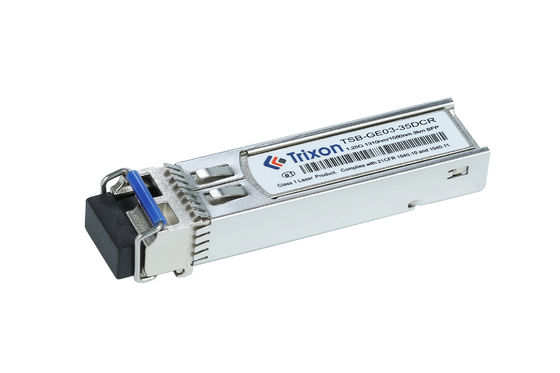

Οι οπτικοί παραλήπτες GBE Bidirectional SFP είναι υψηλής απόδοσης, οικονομικά αποδοτικές ενότητες.τυπικές ή βιομηχανικές περιοχές θερμοκρασίαςΣχεδιάστηκαν για να παρέχουν συνδέσεις συμβατές με το Gigabit Ethernet για 1,25 Gbps σε σύντομα, μεσαία και μακρά εμβέλεια συνδέσμους.
Ειδικότητα | Περιγραφή |
---|---|
Λειτουργική ταχύτητα δεδομένων 1,25Gbps | Υποστηρίζει τη μετάδοση δεδομένων με ταχύτητα 1,25Gbps |
Απόσταση | Υποστηρίζει τη μετάδοση σε αποστάσεις έως και 3 χλμ. |
Ενιαία παροχή ισχύος 3.3V και λογική διεπαφής TTL | Λειτουργεί με μία μονάδα παροχής ισχύος 3.3V και χρησιμοποιεί λογική διεπαφή TTL |
Ενιαία διεπαφή συνδέσμου LC | Εξοπλισμένο με ενιαία διεπαφή συνδέσμου LC |
Εναρμόνιση θερμής | Υποστηρίζει θερμό plugging |
Συμμόρφωση με τις προδιαγραφές SFP της MSA | Συμμόρφωση με τις προδιαγραφές SFP της MSA |
Συμμόρφωση με τις προδιαγραφές Telcordia GR-253-CORE και IEEE802.3 | Συμμορφώνεται με τα πρότυπα της Telcordia GR-253-CORE και του IEEE802.3 |
Διασύνδεση ψηφιακής διαγνωστικής οθόνης συμβατή με την SFF-8472 | Διαθέτει ψηφιακή διεπαφή διαγνωστικής οθόνης συμβατή με την SFF-8472 |
Θέρμανση λειτουργικής θήκης | Πρότυπο: -5°C έως +75°C |
Τεχνικές παραμέτρους:
Προδιαγραφές απόδοσης ∆ημοσφαιρικές
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
Μεταδότης | |||||||
Κέντρο μήκους κύματος | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Φασματικό πλάτος*Nοτ4 | ∆λ | 4 | nm | ΕΠ-ΛΔ | |||
Μέση ισχύς εξόδου | ΠΕξω | -9 | -3 | dBm | |||
Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
Έκδοση Οπτικό μάτι | Συμμόρφωση με μάσκα οφθαλμού Telcordia GR-253-CORE και IEEE 802.3ah-2004 | ||||||
Αποδέκτης | |||||||
Κέντρο μήκους κύματος | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Ευαισθησία*Nοτ5 | ΠIN | - 22 χρόνια. | dBm | ||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | -3 | dBm | ||||
Οπτική απώλεια επιστροφής | 12 | dB | |||||
Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
Υστερέση LOS | 0.5 | 4 | dB |
Οι προφυλάξεις συσκευασίας και μεταφοράς για την ενότητα SFP περιγράφονται συνοπτικά ως εξής:
Ο πυρήνας είναι να διασφαλιστεί η ασφάλεια των ενότητες, να εξασφαλιστεί η ταχεία παράδοση και να παρέχονται εξατομικευμένες υπηρεσίες συσκευασίας.
