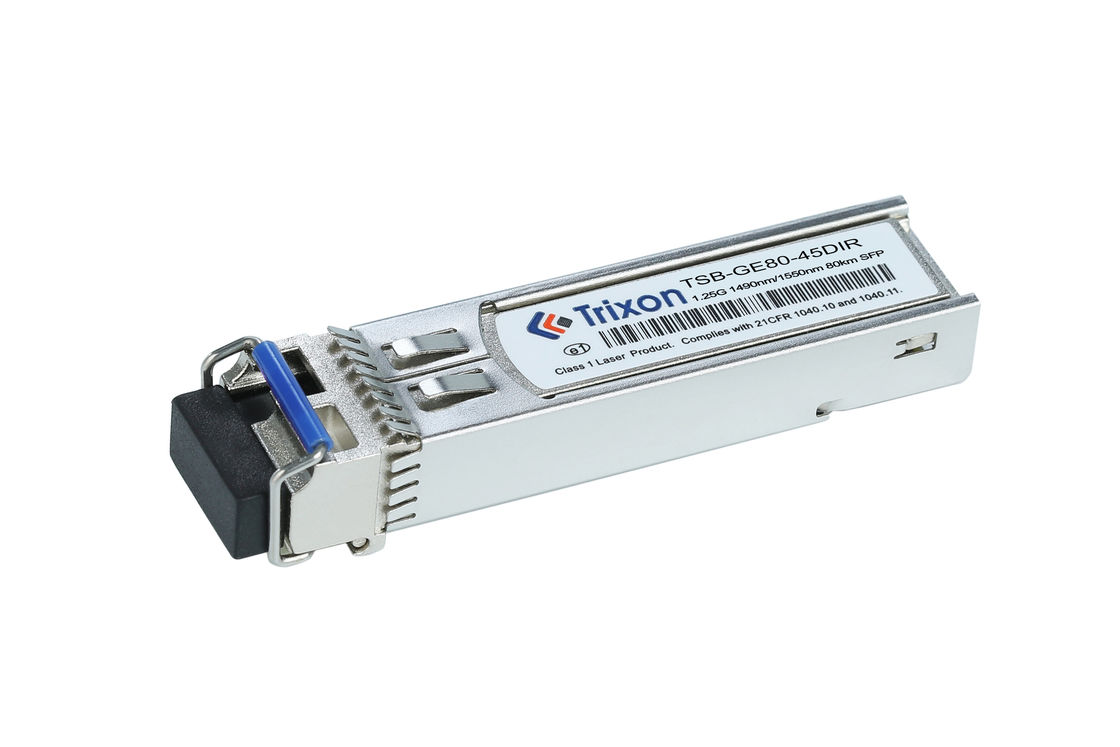

TSB-GE80-45DIR 1.25G BIDI SFP Transceiver Module με DDMI,80km,1490nm/1550nm,-40~85°
Η SFP Transciver Module είναι ένα υψηλής απόδοσης, οικονομικά αποδοτικό συστατικό που παρέχει λειτουργίες φυσικού στρώματος για μια ποικιλία οπτικών συστημάτων επικοινωνίας.Είναι σχεδιασμένο με μια περιοχή θερμοκρασίας λειτουργίας 0 ~ 70 βαθμούςΗ συσκευή είναι ικανή να μεταδίδει δεδομένα σε 1,25G με μήκη κύματος 1490nm και 1550nm.Η ενότητα αυτή είναι εξοπλισμένη με τεχνολογία DDMI για να εξασφαλίσει ακριβή παρακολούθηση και διαχείρισηΤροφοδοτείται από 3.3V και έρχεται με 3ετή εγγύηση.
| Ονομασία του προϊόντος | Τεχνική παράμετρος |
|---|---|
| Μονάδα δικατευθυντικού μεταβιβαστή SFP | DDMI: Ναι μήκος κύματος: 1490nm/1550nm Πεδίο θερμοκρασίας: -40°C ~ +85°C Εγγύηση: 3 έτη Απόσταση: 80 χλμ. Τύπος συνδέσμου: LC Εναρμόνιση: Εναρμόνιση με θερμό Δυνατότητα μεταφοράς δεδομένων: 1.25G Ηλεκτρική τροφοδοσία: 3,3V |
1490 μμ/1550nm ,DFBκαι PIN,80 χιλιάρικα.m)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
| Μεταδότης | |||||||
| Κέντρο μήκους κύματος | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | |||
| Μέση ισχύς εξόδου | ΠΕξω | -1 | 5 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με μάσκα οφθαλμού Telcordia GR-253-CORE και IEEE 802.3ah-2004 | ||||||
| Αποδέκτης | |||||||
| Κέντρο μήκους κύματος | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Ευαισθησία*Nοτ5 | ΠIN | - 27 | dBm | ||||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | -3 | dBm | ||||
| Οπτική απώλεια επιστροφής | 12 | dB | |||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
| Δαπάνες | ΛΟΣΔ | - 28 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS27-1@ER=10dB.
Τηλεπικοινωνίες: Ο δέκτης μεταφοράς 1,25G BIDI SFP χρησιμοποιείται συνήθως σε δίκτυα τηλεπικοινωνιών για τη μετάδοση δεδομένων μεγάλης απόστασης.Επιτρέπει αμφίδρομη επικοινωνία μέσω μιας ενιαίας ινώδους ράβδου, καθιστώντας το κατάλληλο για εφαρμογές οπτικών ινών.
Δίκτυα μητροπολιτικών περιοχών (MAN): Τα MAN είναι δίκτυα που καλύπτουν μεγάλες γεωγραφικές περιοχές εντός μιας πόλης ή μητροπολιτικής περιοχής.Ο δέκτης λήψης BIDI SFP μπορεί να χρησιμοποιηθεί σε MAN για τη σύνδεση διαφορετικών κόμβων δικτύου σε μεγάλες αποστάσεις.
Η FTTH είναι μια αρχιτεκτονική ευρυζωνικού δικτύου που παρέχει πρόσβαση υψηλής ταχύτητας στο διαδίκτυο σε κατοικίες.Οι δέκτες λήψης BIDI SFP μπορούν να χρησιμοποιηθούν σε εφαρμογές FTTH για τη μετάδοση δεδομένων σε μεγάλες αποστάσεις.
Απομακρυσμένη παρακολούθηση και παρακολούθηση: Η μεγάλη απόσταση μετάδοσης του δέκτη και η αμφίδρομη ικανότητα του το καθιστούν κατάλληλο για συστήματα απομακρυσμένης παρακολούθησης και παρακολούθησης,όταν τα δεδομένα πρέπει να μεταδίδονται σε σημαντικές αποστάσεις.
Βιομηχανικά δίκτυα:Το ευρύ εύρος θερμοκρασίας λειτουργίας από -40 έως +85 βαθμούς Κελσίου καθιστά τον πομπό κατάλληλο για βιομηχανικές εφαρμογές που απαιτούν αξιόπιστη επικοινωνία σε σκληρά περιβάλλοντα.
Απόσταση μετάδοσης: Ορίστε την επιθυμητή απόσταση μετάδοσης που ταιριάζει στις απαιτήσεις της εφαρμογής σας.αλλά μπορεί να έχετε διαφορετικές απαιτήσεις απόστασης.
μήκος κύματος: Εάν χρειάζεστε διαφορετικό μήκος κύματος για τα κανάλια μετάδοσης και λήψης, καθορίστε τα επιθυμητά μήκη κύματος αναλόγως.
Πεδίο θερμοκρασίας: Εάν το εύρος θερμοκρασίας λειτουργίας -40 έως +85 βαθμούς Κελσίου δεν πληροί τις ανάγκες σας, καθορίστε το απαιτούμενο εύρος θερμοκρασίας.
Ψηφιακή διαγνωστική παρακολούθηση (DDMI): Εάν έχετε ειδικές απαιτήσεις που σχετίζονται με τη λειτουργικότητα DDMI ή τις παραμέτρους δεδομένων, κοινοποιήστε αυτές τις απαιτήσεις στον κατασκευαστή.
Άλλες απαιτήσεις: Εάν υπάρχουν πρόσθετες απαιτήσεις προσαρμογής, όπως ειδικές συνδέσεις, όρια κατανάλωσης ενέργειας ή πιστοποιητικά, επικοινωνήστε τις σαφώς.
Παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για τις μονάδες SFP Transciver μας, για να βεβαιωθούμε ότι λειτουργούν σωστά.Η ομάδα τεχνικών ειδικών μας είναι διαθέσιμη για να απαντήσει σε οποιαδήποτε ερώτηση έχετε σχετικά με το προϊόν ή την εγκατάστασηΠαρέχουμε επίσης βοήθεια επίλυσης προβλημάτων σε περίπτωση που αντιμετωπίσετε δυσκολίες με το προϊόν.
Επιπλέον, προσφέρουμε μια σειρά από υπηρεσίες για να σας βοηθήσουμε να αξιοποιήσετε στο έπακρο το SFP Transciver Module σας.Από την παροχή καθοδήγησης σχετικά με τις καλύτερες μεθόδους εγκατάστασης μέχρι τη βοήθεια για την προσαρμογή του προϊόντος στις ειδικές σας ανάγκεςΗ ομάδα μας είναι έτοιμη να βοηθήσει.
Αν έχετε ποτέ ερωτήσεις ή ανησυχίες σχετικά με το SFP Transciver Module σας, μην διστάσετε να επικοινωνήσετε μαζί μας.
Το SFP Transciver Module αποστέλλεται με ασφάλεια σε ένα ανθεκτικό χαρτόκουτο με αφρό συσκευασίας.
Το κουτί περιλαμβάνει επίσης έναν λεπτομερή οδηγό εγκατάστασης και εγκατάστασης, μαζί με τυχόν απαραίτητα καλώδια και αξεσουάρ.
Προσφέρουμε διάφορες μεθόδους αποστολής που περιλαμβάνουν την κανονική χερσαία αποστολή, την ταχεία παράδοση και τη διεθνή αποστολή.
Κωδικός αρχείου φύλλου δεδομένων αναφοράς: DS100047
