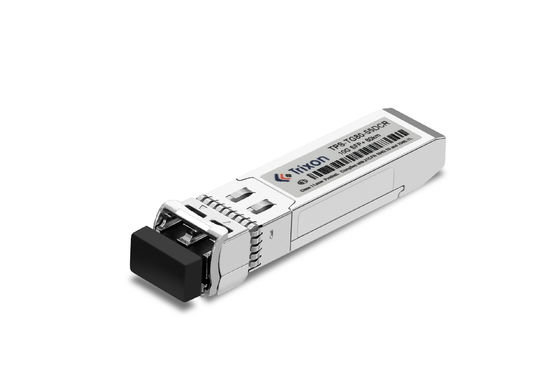

Η μονάδα SFP+ Transceiver είναι μια μικροδιαμορφωτική μονάδα Transceiver Pluggable Plus που έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις των εφαρμογών οπτικής επικοινωνίας υψηλών επιδόσεων.Παρέχει διάφορα μήκη κύματος στα μήκη κύματος C-Band στο δίκτυο 100GHz DWDM ITU με τύπο ινών SMF. Συμμορφώνεται με τα πρότυπα SFF-8431 και SFF-8432 και διαθέτει μια διεπαφή διπλής σύνδεσης LC. Έχει εύρος θερμοκρασίας λειτουργίας από -40 ° C ~ +85 ° C.
| Προδιαγραφές | Λεπτομέρειες |
|---|---|
| Ονομασία του προϊόντος | 10G SFP+ DWDM Transceiver Module |
| DDM/DOM | - Ναι, ναι. |
| Διάστημα κύματος | Διαθέσιμο σε όλα τα μήκη κύματος C-band στο δίκτυο DWDM ITU 100GHz |
| Οπτική διεπαφή | Διασύνδεση διπλής σύνδεσης LC |
| Απόσταση | Μέχρι 20 χιλιόμετρα |
| Προϋπολογισμός σύνδεσης | 19dB |
| Λάιζερ | DWDM EML και APD |
| Περιοχή θερμοκρασίας | -40°C ~+85°C |
| Συμμόρφωση | Συμμόρφωση με τα SFF-8431 και SFF-8432 |
| Ποσοστό δεδομένων | 10.3 Gb/s |
| (XX)Αξία | Διάδρομος |
Συχνότητα (THz) |
Διάστημα κύματος (μμ) |
(XX)Αξία | Διάδρομος |
Συχνότητα (THz) |
Διάστημα κύματος (μμ) |
| Α0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| Α1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| Α2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| Α3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| Α4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| Α5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| Α6 | C19 | 191.9 | 1562.23 | Δ1 | C44 | 194.4 | 1542.14 |
| Α7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| Α8 | C21 | 192.1 | 1560.61 | Δ3 | C46 | 194.6 | 1540.56 |
| Α9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| Β0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| Β1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| Β2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| Β3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| Β4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| Β5 | C28 | 192.8 | 1554.94 | Ε0 | C53 | 195.3 | 1535.04 |
| Β6 | C29 | 192.9 | 1554.13 | Ε1 | C54 | 195.4 | 1534.25 |
| Β7 | C30 | 193.0 | 1553.33 | Ε2 | C55 | 195.5 | 1533.47 |
| Β8 | C31 | 193.1 | 1552.52 | Ε3 | C56 | 195.6 | 1532.68 |
| Β9 | C32 | 193.2 | 1551.72 | Ε4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | Ε5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | Ε6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | Ε7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | Ε8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | Ε9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,19 dB Προϋπολογισμός ισχύος)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
| Μεταδότης | |||||||
| Κέντρο μήκους κύματος | λc | 1527.99 | Δελτίο ΕΚ | 1567.13 | nm | XX:Σημείωση 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Μέση ισχύς εξόδου | ΠΕξω | 1 | 5 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | ||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | - 30 | dBm | ||||
|
Μεταβιβαστής και διασπορά Τιμωρία |
TDP | 2 | dB | ||||
| Κατανάλωση ενέργειας | 1.8 | W | |||||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE 802.3ae | ||||||
| Αποδέκτης | |||||||
| Ευαισθησία*Nοτ4 | ΠΑΕΠ | - 24 | dBm | Σημείωση 6 | |||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | - 7 | dBm | ||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
| Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
| Αντανάκλαση του δέκτη | - 27 | dB | |||||
Σημείωση4: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-12@pattern είναι PRBS231-1@ER=4dB.
Σημείωση5: Αποδέκτης PIN
Σημείωση6: Πιστοποιητής APD, PRBS 2^31-1, BER 10^ -12
Δίκτυα τηλεπικοινωνιών: Η ενότητα μπορεί να χρησιμοποιηθεί σε δίκτυα τηλεπικοινωνιών για τη δυνατότητα μεταφοράς δεδομένων μεγάλης χωρητικότητας και μεγάλης απόστασης.Επιτρέπει στους παρόχους υπηρεσιών να επεκτείνουν την εμβέλεια του δικτύου τους και να προσφέρουν αξιόπιστη σύνδεση στους πελάτες σε μεγάλες αποστάσεις.
Διασύνδεση κέντρων δεδομένων: Είναι κατάλληλο για τη διασύνδεση κέντρων δεδομένων που βρίσκονται σε μεγάλη απόσταση.στήριξη της αποτελεσματικής μεταφοράς μεγάλων όγκων δεδομένων.
Δίκτυα μητροπολιτικών περιοχών (MAN): Τα MAN συνδέουν διάφορες τοποθεσίες εντός μιας πόλης ή μητροπολιτικής περιοχής.Η μονάδα TPD-TG20-XXDIR μπορεί να χρησιμοποιηθεί σε MAN για τη δημιουργία συνδέσεων υψηλής ταχύτητας και μεγάλων αποστάσεων, διευκολύνοντας την αποτελεσματική επικοινωνία μεταξύ των διαφόρων χώρων.
Δίκτυα ευρείας περιοχής (WAN): Τα WAN συνδέουν γεωγραφικά διασκορπισμένες τοποθεσίες, όπως γραφεία, υποκαταστήματα ή κέντρα δεδομένων.Η ενότητα επιτρέπει την υψηλής ταχύτητας και αξιόπιστη μετάδοση δεδομένων σε μεγάλες αποστάσεις, υποστηρίζοντας την αποτελεσματική επικοινωνία και τη συνεργασία μεταξύ απομακρυσμένων τόπων.
Φύλακες προς το x (FTTx): Η ενότητα μπορεί να αναπτυχθεί σε δίκτυα FTTx, όπως η Fiber to the Home (FTTH) ή η Fiber to the Business (FTTB), για την παροχή υπηρεσιών ευρυζωνικής σύνδεσης υψηλής ταχύτητας σε μεγάλες αποστάσεις.Επιτρέπει στους παρόχους υπηρεσιών να παρέχουν συνδέσεις υψηλού εύρους ζώνης σε κατοικίες και εμπορικούς πελάτες.
Ασύρματο Backhaul: Μπορεί να χρησιμοποιηθεί στην υποδομή ασύρματου δικτύου για την επιστροφή δεδομένων από απομακρυσμένες τοποθεσίες στο κεντρικό δίκτυο σε μεγάλες αποστάσεις.Η ενότητα υποστηρίζει τη μετάδοση δεδομένων υψηλής χωρητικότητας, η οποία είναι απαραίτητη για την υποστήριξη της αυξανόμενης ζήτησης για κινητά δεδομένα και συνδεσιμότητα.
Επιλογή μήκους κύματος: Η τεχνολογία DWDM επιτρέπει τη χρήση πολλαπλών μήκων κύματος στο φάσμα C-Band (συνήθως 1525nm έως 1565nm) για οπτική επικοινωνία.Εάν έχετε ειδικές απαιτήσεις μήκους κύματος στην ζώνη CΜπορεί να προσφέρουν επιλογές προσαρμογής για να ταιριάζουν με τα επιθυμητά μήκη κύματος.
Απόσταση: Η τυπική μονάδα TPD-TG20-XXDIR έχει δυνατότητα απόστασης 20 χλμ. Αν χρειάζεστε μεγαλύτερη ή μικρότερη απόσταση μετάδοσης,Μπορείτε να συζητήσετε τις απαιτήσεις σας με τον κατασκευαστή για να εξερευνήσετε τη διαθεσιμότητα προσαρμοσμένων επιλογών.
Περιοχή θερμοκρασίας: Εάν η κανονική περιοχή θερμοκρασίας από -40°C έως +85°C δεν ανταποκρίνεται στο περιβάλλον λειτουργίας,Μπορείτε να ρωτήσετε για τη δυνατότητα προσαρμογής του εύρους θερμοκρασίας για να ταιριάζει καλύτερα στις συγκεκριμένες συνθήκες σας.
Τύπος συνδέσμου: Η ενότητα μπορεί να συνοδεύεται από συγκεκριμένο τύπο συνδέσμου (π.χ. LC, SC).Μπορείτε να συζητήσετε τη δυνατότητα προσαρμογής με τον κατασκευαστή..
Προϋπολογισμός ισχύος: Εάν έχετε συγκεκριμένες απαιτήσεις προϋπολογισμού ισχύος για το δίκτυό σας, μπορείτε να συζητήσετε με τον κατασκευαστή για να καθορίσετε εάν η μονάδα μπορεί να προσαρμοστεί για να ανταποκριθεί στις απαιτήσεις αυτές.
Αν έχετε προβλήματα συμβατότητας με τον υφιστάμενο εξοπλισμό ή τη διαμόρφωση δικτύου σας,Μπορείτε να συζητήσετε με τον κατασκευαστή για να βεβαιωθείτε ότι η προσαρμοσμένη μονάδα θα είναι συμβατή με το συγκεκριμένο περιβάλλον σας.
Τεχνική υποστήριξη και υπηρεσίες μονάδας δέκτη-διαβιβαστή SFP+
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για SFP + Transceiver Module.
Έχουμε έμπειρους μηχανικούς και τεχνικούς που μπορούν να σας βοηθήσουν με τυχόν τεχνικά προβλήματα που μπορεί να έχετε.Η ομάδα μας μπορεί να παρέχει συμβουλές και λύσεις για μια ευρεία ποικιλία από θέματα που σχετίζονται με το SFP + Transceiver Module.
Προσφέρουμε επίσης ενημερώσεις και αναβαθμίσεις λογισμικού, καθώς και τεχνική βοήθεια για την εγκατάσταση και τη διαμόρφωση του προϊόντος.Η ομάδα των εμπειρογνωμόνων μας μπορεί να σας βοηθήσει να πάρετε το μέγιστο από το SFP + Transceiver Module σας.
Εάν χρειάζεστε τεχνική υποστήριξη ή εξυπηρέτηση για το SFP + Transceiver Module σας, επικοινωνήστε μαζί μας και θα χαρούμε να σας βοηθήσουμε.
Η SFP+ Transceiver Module θα συσκευαστεί με ασφάλεια σε ένα ανθεκτικό σε κραδασμούς και ανθεκτικό σε νερό κουτί.Το κουτί θα σφραγίζεται με μια ανθεκτική στην παραβίαση ετικέτα για να διασφαλιστεί ότι το προϊόν παραμένει άθικτο κατά τη διάρκεια της διαδικασίας αποστολής.
Η SFP+ Transceiver Module θα παραδοθεί μέσω αξιόπιστης και ασφαλούς υπηρεσίας παράδοσης.Η υπηρεσία παράδοσης θα παρέχει πληροφορίες παρακολούθησης και επιβεβαίωση παράδοσης για να διασφαλίσει ότι το προϊόν παραδίδεται με ασφάλεια και εγκαίρως.
Κώδικας αρχείου: DS210007
