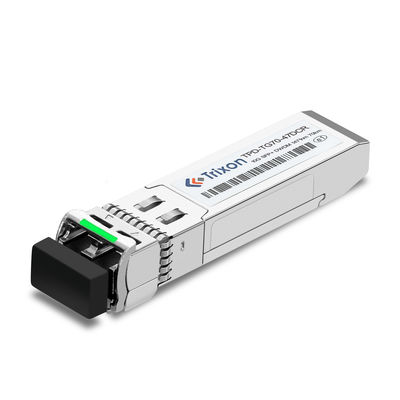

TPD-TG70-XXDCR 10G SFP+ DWDM 70km για όλα τα μήκη κύματος C-Band SMF Fiber,0°C ~ +70°C
Το 10G SFP + DWDM Transceiver Module μας είναι ένα μικροδιαμορφωτικό μοτίβο Pluggable Plus transceiver module που προσφέρει 25dB Link Budget και απόσταση έως 70km.Είναι διαθέσιμο σε όλα τα μήκη κύματος C-Band στο δίκτυο 100GHz DWDM ITU, και με δυνατότητα DDM/DOM.
Το 10G SFP + DWDM Transceiver Module έχει σχεδιαστεί για να συμμορφώνεται με τη Multi-Source Agreement (MSA).Αυτή η μονάδα δέκτη-διαβιβαστή χρησιμοποιείται ευρέως για εφαρμογές κέντρων δεδομένων, δίκτυο μετρό, και δίκτυα επιπέδου πρόσβασης.
| Ονομασία του προϊόντος | 10G SFP+ DWDM Transceiver Module |
|---|---|
| Οπτική διεπαφή | Διασύνδεση διπλής σύνδεσης LC |
| Διάστημα κύματος | Διαθέσιμο σε όλα τα μήκη κύματος C-band στο δίκτυο DWDM ITU 100GHz |
| Απόσταση | Μέχρι 70 χιλιόμετρα |
| DDM/DOM | - Ναι, ναι. |
| Ποσοστό δεδομένων | 10.3 Gb/s |
| Περιοχή θερμοκρασίας | 0°C ~+70°C |
| Προϋπολογισμός σύνδεσης | 25dB |
| Λάιζερ | Ψυχοποιημένο 1550nm DWDM EML Laser |
| Τύπος ινών | ΜΜΦ |
| (XX)Αξία | Διάδρομος |
Συχνότητα (THz) |
Διάστημα κύματος (μμ) |
(XX)Αξία | Διάδρομος |
Συχνότητα (THz) |
Διάστημα κύματος (μμ) |
| Α0 | C13 | 191.3 | 1567.13 | C5 | C38 | 193.8 | 1546.92 |
| Α1 | C14 | 191.4 | 1566.31 | C6 | C39 | 193.9 | 1546.12 |
| Α2 | C15 | 191.5 | 1565.50 | C7 | C40 | 194.0 | 1545.32 |
| Α3 | C16 | 191.6 | 1564.70 | C8 | C41 | 194.1 | 1544.53 |
| Α4 | C17 | 191.7 | 1563.86 | C9 | C42 | 194.2 | 1543.73 |
| Α5 | C18 | 191.8 | 1563.05 | D0 | C43 | 194.3 | 1542.94 |
| Α6 | C19 | 191.9 | 1562.23 | Δ1 | C44 | 194.4 | 1542.14 |
| Α7 | C20 | 192.0 | 1561.42 | D2 | C45 | 194.5 | 1541.35 |
| Α8 | C21 | 192.1 | 1560.61 | Δ3 | C46 | 194.6 | 1540.56 |
| Α9 | C22 | 192.2 | 1559.79 | D4 | C47 | 194.7 | 1539.77 |
| Β0 | C23 | 192.3 | 1558.98 | D5 | C48 | 194.8 | 1538.98 |
| Β1 | C24 | 192.4 | 1558.17 | D6 | C49 | 194.9 | 1538.19 |
| Β2 | C25 | 192.5 | 1557.36 | D7 | C50 | 195.0 | 1537.40 |
| Β3 | C26 | 192.6 | 1556.55 | D8 | C51 | 195.1 | 1536.61 |
| Β4 | C27 | 192.7 | 1555.75 | D9 | C52 | 195.2 | 1535.82 |
| Β5 | C28 | 192.8 | 1554.94 | Ε0 | C53 | 195.3 | 1535.04 |
| Β6 | C29 | 192.9 | 1554.13 | Ε1 | C54 | 195.4 | 1534.25 |
| Β7 | C30 | 193.0 | 1553.33 | Ε2 | C55 | 195.5 | 1533.47 |
| Β8 | C31 | 193.1 | 1552.52 | Ε3 | C56 | 195.6 | 1532.68 |
| Β9 | C32 | 193.2 | 1551.72 | Ε4 | C57 | 195.7 | 1531.90 |
| C0 | C33 | 193.3 | 1550.92 | Ε5 | C58 | 195.8 | 1531.12 |
| C1 | C34 | 193.4 | 1550.12 | Ε6 | C59 | 195.9 | 1530.33 |
| C2 | C35 | 193.5 | 1549.32 | Ε7 | C60 | 196.0 | 1529.55 |
| C3 | C36 | 193.6 | 1548.51 | Ε8 | C61 | 196.1 | 1528.77 |
| C4 | C37 | 193.7 | 1547.72 | Ε9 | C62 | 196.2 | 1527.99 |
(10.3Gbps,25dB Προϋπολογισμός ενέργειας)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
| Μεταδότης | |||||||
| Κέντρο μήκους κύματος | λc | 1527.99 | Δελτίο ΕΚ | 1567.13 | nm | XX:Σημείωση 1 | |
| fc | 191.3 | 196.2 | THz | ||||
| Μέση ισχύς εξόδου | ΠΕξω | 1 | 5 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||||
| Αναλογία καταστολής πλευρικής λειτουργίας | SMSR | 30 | dB | ||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | - 30 | dBm | ||||
| Κατανάλωση ενέργειας | 1.8 | W | |||||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με την IEEE 802.3ae | ||||||
| Αποδέκτης | |||||||
| Ευαισθησία*Nοτ4 | ΠΑΕΠ | - 24 | dBm | χωρίς ίνες | |||
| Ευαισθησία*Nοτ5 | ΠΑΕΠ | - 22 χρόνια. | dBm | με ίνες | |||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | - 7 | dBm | ||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
| Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
| Αντανάκλαση του δέκτη | - 27 | dB | |||||
Σημείωση4: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-12@pattern είναι PRBS231-1@ER=9dB.
Σημείωση 5: Επιστροφή βρόχων με χρήση ινών 70 km (SMF-28)@6.125Gbps~10.3125Gbps
Σημείωση6: Πιστοποιητής APD, PRBS 2^31-1, BER 10^ -12
ΗTrixon TPD-TG70-XXDCR 10G SFP+ DWDM μονάδα δέκτηπαρέχει μια βολική και οικονομικά αποδοτική λύση για τη σύνδεση θύρων 10GbE σε αποστάσειςέως 70 χλμ.Αυτό.Μικρός παράγοντας μορφής Pluggable Plus Transceiver Moduleυποστηρίζει έναταχύτητα δεδομένων 10,3Gb/sκαι είναι εξοπλισμένο μεψυγείο 1550nm DWDM EML λέιζερΥποστηρίζει επίσης την ψηφιακή διαγνωστική παρακολούθηση (DDM/DOM) που συμβάλλει στην εξασφάλιση ακριβών και αξιόπιστων λειτουργιών δικτύου 10GbE.Αυτό το προϊόν είναι ιδανικό για εφαρμογές όπως τα κέντρα δεδομένων, τηλεπικοινωνιών και επιχειρηματικών δικτύων.
Επιλογή μήκους κύματος: Η τεχνολογία DWDM επιτρέπει τη χρήση πολλαπλών μήκων κύματος στο φάσμα C-Band (συνήθως 1525nm έως 1565nm) για οπτική επικοινωνία.Εάν έχετε ειδικές απαιτήσεις μήκους κύματος στην ζώνη CΜπορεί να προσφέρουν επιλογές προσαρμογής για να ταιριάζουν με τα επιθυμητά μήκη κύματος.
Απόσταση: Η τυπική μονάδα TPD-TG70-XXDCR έχει δυνατότητα απόστασης 70 χλμ. Αν χρειάζεστε μεγαλύτερη ή μικρότερη απόσταση μετάδοσης,Μπορείτε να συζητήσετε τις απαιτήσεις σας με τον κατασκευαστή για να εξερευνήσετε τη διαθεσιμότητα προσαρμοσμένων επιλογών.
Περιοχή θερμοκρασίας: Εάν η κανονική περιοχή θερμοκρασίας από 0 °C έως +70 °C δεν ανταποκρίνεται στο περιβάλλον λειτουργίας,Μπορείτε να ρωτήσετε για τη δυνατότητα προσαρμογής του εύρους θερμοκρασίας για να ταιριάζει καλύτερα στις συγκεκριμένες συνθήκες σας.
Τύπος συνδέσμου: Η ενότητα μπορεί να συνοδεύεται από συγκεκριμένο τύπο συνδέσμου (π.χ. LC, SC).Μπορείτε να συζητήσετε τη δυνατότητα προσαρμογής με τον κατασκευαστή..
Προϋπολογισμός ισχύος: Εάν έχετε συγκεκριμένες απαιτήσεις προϋπολογισμού ισχύος για το δίκτυό σας, μπορείτε να συζητήσετε με τον κατασκευαστή για να καθορίσετε εάν η μονάδα μπορεί να προσαρμοστεί για να ανταποκριθεί στις απαιτήσεις αυτές.
Αν έχετε προβλήματα συμβατότητας με τον υφιστάμενο εξοπλισμό ή τη διαμόρφωση δικτύου σας,Μπορείτε να συζητήσετε με τον κατασκευαστή για να βεβαιωθείτε ότι η προσαρμοσμένη μονάδα θα είναι συμβατή με το συγκεκριμένο περιβάλλον σας.
Προσφέρουμε τεχνική υποστήριξη και εξυπηρέτηση για SFP + Transceiver Module.
Η ομάδα μας από έμπειρους τεχνικούς είναι διαθέσιμη για να σας βοηθήσει με οποιοδήποτε πρόβλημα έχετε.
Εάν έχετε οποιεσδήποτε ερωτήσεις ή ανησυχίες, μη διστάσετε να επικοινωνήσετε μαζί μας.
Το SFP+ Transceiver Module θα συσκευαστεί σε ένα κουτί με υλικά αμαλυσμού για να αποφευχθεί η ζημιά κατά τη μεταφορά.Η αποστολή θα γίνει μέσω αεροπορικών μεταφορών., η οποία είναι η ταχύτερη μέθοδος μεταφοράς.
Κωδικός αρχείου: DS090042
