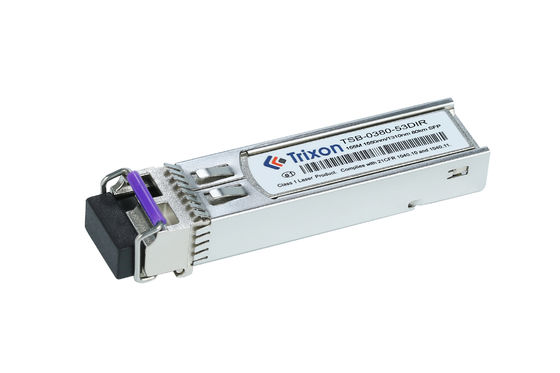

1.25G STM-1/OC-3 Διοικητικός μεταδοτικός SFP
Η ενότητα SFP Transceiver έχει σχεδιαστεί για να ανταποκρίνεται στην αυξανόμενη ζήτηση για υψηλής χωρητικότητας και υψηλής ταχύτητας μετάδοση δεδομένων.Σύνδεση δεδομένων 25G χαμηλής ισχύος μέσω ενιαίας μορφής ινών (SMF) με απόσταση μετάδοσης έως και 15 km. Υιοθετεί διεπαφή συνδέσμου LC και υποστηρίζει λειτουργία θερμής σύνδεσης, καθιστώντας την εύκολη εγκατάσταση και συντήρηση για τους χρήστες.και συμμορφώνεται με το πρότυπο SFP MSA και το IEEE802.3Επιπλέον, είναι εξοπλισμένο με ψηφιακή διαγνωστική διεπαφή παρακολούθησης (DDMI), η οποία επιτρέπει την παρακολούθηση σε πραγματικό χρόνο των παραμέτρων λειτουργίας της ενότητας.
Ιδιοκτησία | Αξία |
---|---|
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
DDMI | Ναι. |
Ποσοστό δεδομένων | Λειτουργική ταχύτητα δεδομένων 155,52Mbps |
Διάστημα κύματος | 1550nm/1310nm |
Ονομασία του προϊόντος | 1.25G STM-1/OC-3 Διοικητικός μεταδοτικός SFP |
Εναρμόνιση | Εναρμόνιση θερμής |
Απόσταση | 80 χιλιόμετρα |
Περιοχή θερμοκρασίας | -40°C ~+85°C |
Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
Τύπος ινών | ΜΜΦ |
(1310 μμ/1550nm ,DFB/DFBκαι PIN,80 χιλιάρικα.m)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
Μεταδότης | |||||||
Κέντρο μήκους κύματος | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | |||
Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | |||
Μέση ισχύς εξόδου | ΠΕξω | - 5 | 0 | dBm | |||
Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | ||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
Έκδοση Οπτικό μάτι | Συμμορφώνεται με τις μάσκες Telcordia GR-253-CORE και ITU-T G.957 | ||||||
Αποδέκτης | |||||||
Κέντρο μήκους κύματος | λc | 1510 | 1600 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Ευαισθησία*Nοτ5 | ΠIN | - 35 | dBm | ||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | - 10 | dBm | ||||
Οπτική απώλεια επιστροφής | 12 | dB | |||||
Δικαιολογημένη ζημία | ΛΟΣΑ | -45 | dBm | ||||
Δαπάνες | ΛΟΣΔ | - 35 | dBm | ||||
Υστερέση LOS | 0.5 | 4 | dB |
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS223-1@ER=10dB.
Δίκτυα τηλεπικοινωνιών: Η ενότητα είναι κατάλληλη για δίκτυα τηλεπικοινωνιών μεγάλων αποστάσεων ή περιφερειακών δικτύων, όπου απαιτείται αμφίδρομη επικοινωνία σε απόσταση 80 km.Επιτρέπει την αξιόπιστη μετάδοση δεδομένων στις τηλεπικοινωνιακές υποδομές.
Διασύνδεση κέντρων δεδομένων: Σε περιβάλλοντα κέντρων δεδομένων, το TSB-0380-53DIR μπορεί να χρησιμοποιηθεί για τη σύνδεση κέντρων δεδομένων ή εξοπλισμού δικτύωσης σε μεσαίες έως μεγάλες αποστάσεις.Διευκολύνει τη μεταφορά δεδομένων υψηλής ταχύτητας μεταξύ των τοποθεσιών των κέντρων δεδομένων, που υποστηρίζει εφαρμογές αναπαραγωγής δεδομένων, αντιγράφων ασφαλείας και αποκατάστασης μετά από καταστροφή.
Δίκτυα μητροπολιτικών περιοχών (MAN): Η οπτική μονάδα μπορεί να αναπτυχθεί σε MAN, τα οποία συνδέουν διάφορες τοποθεσίες εντός μιας πόλης ή μητροπολιτικής περιοχής.Επιτρέπει αμφίδρομη επικοινωνία σε απόσταση 80 χλμ., που υποστηρίζει τη μετάδοση δεδομένων, φωνής και βίντεο μεταξύ διαφορετικών τοποθεσιών.
ασύρματη επιστροφή: Το TSB-0380-53DIR είναι κατάλληλο για εφαρμογές ασύρματης επιστροφής,όταν μπορεί να χρησιμοποιηθεί για τη δημιουργία αμφίδρομων συνδέσεων επικοινωνίας μεταξύ κυτταρικών σταθμών βάσης ή ασύρματων σημείων πρόσβασης σε μεγαλύτερες αποστάσεις.
Υπηρεσίες κοινής ωφέλειας και υποδομή: Μπορεί να χρησιμοποιηθεί σε δίκτυα κοινής ωφέλειας, όπως συστήματα διανομής ηλεκτρικής ενέργειας ή παρακολούθησης αγωγών, όπου απαιτείται αμφίδρομη επικοινωνία σε μεγάλες αποστάσεις.Η ενότητα επιτρέπει την αξιόπιστη μετάδοση σημάτων ελέγχου, δεδομένων παρακολούθησης ή άλλων κρίσιμων πληροφοριών.
Επικοινωνήστε με τον κατασκευαστή: Επικοινωνήστε με τον κατασκευαστή ή τον προμηθευτή της οπτικής μονάδας και ρωτήστε για τις δυνατότητες προσαρμογής τους.Παροχή τους με τις συγκεκριμένες απαιτήσεις σας και να ζητήσει αν οι επιλογές προσαρμογής είναι διαθέσιμες για το TSB-0380-53DIR ενότητα.
Ορισμός των απαιτήσεων προσαρμογής: Ενημερώστε σαφώς τον κατασκευαστή για τις ανάγκες προσαρμογής σας.ή οποιαδήποτε άλλα ειδικά χαρακτηριστικά που απαιτείτεΠαρέχετε όσο το δυνατόν περισσότερες λεπτομέρειες για να διασφαλιστεί η πλήρης κατανόηση των αναγκών σας.
Συζητήστε με τον κατασκευαστή: Συζητήστε με τον κατασκευαστή για να διερευνήσετε τη σκοπιμότητα των αιτημάτων προσαρμογής σας.ή να προτείνουν εναλλακτικές λύσεις με βάση την εμπειρογνωμοσύνη και τις δυνατότητές τους.
Αξιολογήστε το κόστος και το χρόνο προετοιμασίας: Η προσαρμογή μπορεί να συνεπάγεται πρόσθετα έξοδα και μπορεί να επηρεάσει τους χρόνους προετοιμασίας.Συζητήστε αυτούς τους παράγοντες με τον κατασκευαστή για να κατανοήσετε την τιμολόγηση και το χρονοδιάγραμμα παραγωγής που σχετίζεται με την προσαρμογή- Εξετάστε τους διαπραγματεύσεις μεταξύ προσαρμογής και εκτιμήσεων κόστους.
Επισκόπηση και οριστικοποίηση: Μόλις συζητήσετε και συμφωνήσετε για τις λεπτομέρειες προσαρμογής, επανεξετάστε τις προτεινόμενες προδιαγραφές, τις τιμές και άλλους σχετικούς παράγοντες.Βεβαιωθείτε ότι όλα τα μέρη έχουν μια σαφή κατανόηση του πεδίου εφαρμογής προσαρμογής πριν από την οριστική παραγγελία.
Προσφέρουμε τεχνική υποστήριξη και υπηρεσίες για τα προϊόντα μας SFP Transceiver Module.Παρέχουμε επίσης υπηρεσίες εγκατάστασης και συντήρησης, καθώς και υπηρεσίες αντιμετώπισης προβλημάτων και επισκευής. Προσπαθούμε να παρέχουμε την καλύτερη δυνατή εμπειρία στους πελάτες. Αν έχετε οποιεσδήποτε ερωτήσεις ή ανησυχίες, μην διστάσετε να επικοινωνήσετε μαζί μας.
Συσκευή και αποστολή της μονάδας SFP Transciver:
