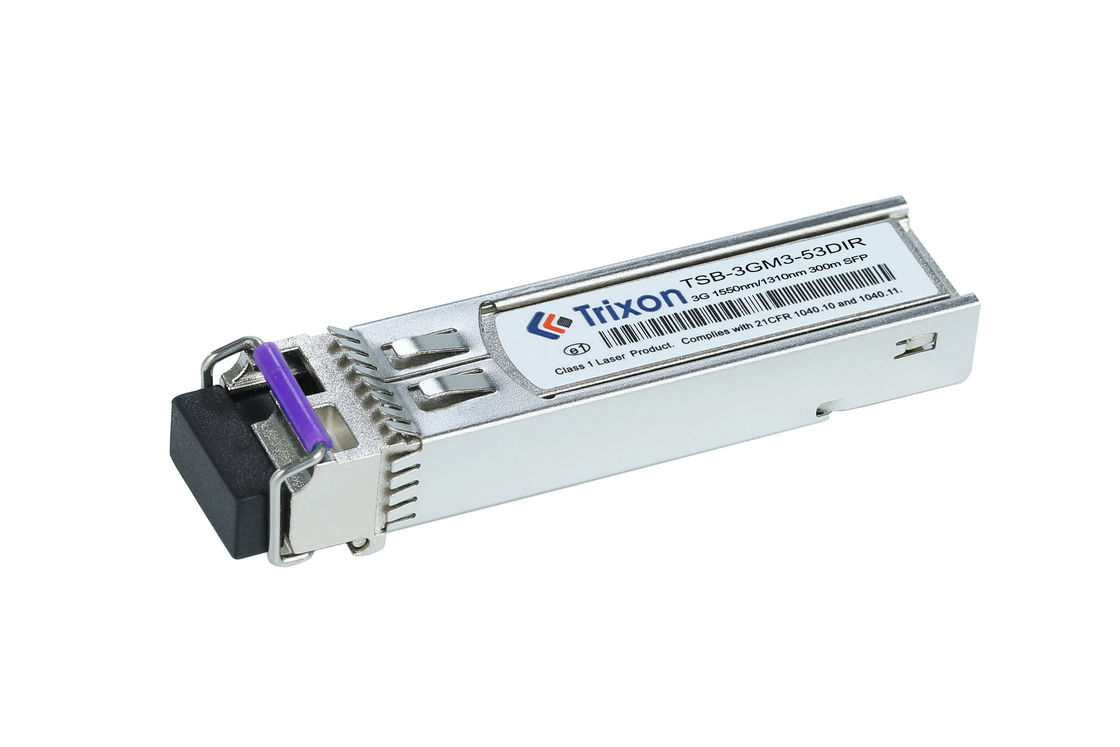

Το SFP Transciver Module είναι ένα χαμηλού κόστους, θερμό pluggable, μονό ινώδες, μονό 3.3V παροχή ενέργειας και TTL λογική ενδιάμεση μονάδα.Παρέχει μετάδοση και λήψη οπτικών σημάτων μέσω μιας ενιαίας μορφής ινών έως 10 χλμ.Έχει σχεδιαστεί για εφαρμογές ψηφιακής διάγνωσης (DDMI) και μακράς εμβέλειας (LR).Είναι εξοπλισμένο με ενιαία διεπαφή συνδέσμου LC και συμμορφώνεται με το SFP MSA και το IEEE802.3z πρότυπα.
| Παράμετρος | Αξία |
|---|---|
| Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
| Διάστημα κύματος | 1550nm/1310nm |
| DDMI | Ναι. |
| Ποσοστό δεδομένων | Λειτουργικά δεδομένα από 2,5 έως 3,125 Gbps |
| Απόσταση | 300 μέτρα |
| Περιοχή θερμοκρασίας | -40°C~+85°C |
| Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
| Ονομασία του προϊόντος | 3.125G SFP αμφίδρομος δέκτης |
| Τύπος ινών | ΜΜΦ |
| Εναρμόνιση | Εναρμόνιση θερμής |
(300m-3χλμ.)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | ||
| Μεταδότης | ||||||||
| Κέντρο μήκους κύματος | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | |||||
| Μέση ισχύς εξόδου | ΠΕξω | -9 | -3 | dBm | ||||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | 5.8 | dB | ||||
| 5 | 8 | |||||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | |||||
| Έκδοση Οπτικό μάτι | Συμβατό με το ITU-T G.957 | |||||||
| Αποδέκτης | ||||||||
| Κέντρο μήκους κύματος | λc | 1290 | 1310 | 1330 | nm | 1310nmTX/1550nmRX | ||
| 1530 | 1550 | 1570 | nm | 1550nmTX/1310nmRX | ||||
| Ευαισθησία*Nοτ5 | ΠIN | - 16 | dBm | |||||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | 0 | dBm | |||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 30 | dBm | |||||
| Δαπάνες | ΛΟΣΔ | -17 | dBm | |||||
| Υστερέση LOS | 0.5 | dB | ||||||
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-12@pattern είναι PRBS223-1@ER=10dB.
Δικτυακά δίκτυα τοπικής περιοχής (LAN): Η ενότητα μπορεί να χρησιμοποιηθεί σε περιβάλλοντα LAN για τη δημιουργία συνδέσεων υψηλής ταχύτητας μεταξύ διακόπτες δικτύου, δρομολογητών και άλλων συσκευών δικτύου.Διευκολύνει την αποτελεσματική μετάδοση δεδομένων εντός της υποδομής LAN.
Δίκτυα μητροπολιτικών περιοχών (MAN): Είναι κατάλληλο για χρήση σε MAN, παρέχοντας συνδεσιμότητα μεταξύ διαφορετικών τοποθεσιών εντός μητροπολιτικής περιοχής.Η ενότητα υποστηρίζει επικοινωνία υψηλής ταχύτητας σε μεσαίες αποστάσεις, επιτρέποντας την αξιόπιστη ανταλλαγή δεδομένων.
Βιομηχανική δικτύωση: Η ενότητα έχει εφαρμογές σε περιβάλλοντα βιομηχανικής δικτύωσης, όπου απαιτείται αξιόπιστη και υψηλής ταχύτητας επικοινωνία.δίκτυα ελέγχου, και άλλες βιομηχανικές εφαρμογές που απαιτούν ισχυρή σύνδεση.
Συστήματα ασφαλείας και παρακολούθησης: Η ενότητα μπορεί να αναπτυχθεί σε συστήματα ασφαλείας και παρακολούθησης, επιτρέποντας την αποτελεσματική μετάδοση δεδομένων βίντεο υψηλής ποιότητας σε μεγάλες αποστάσεις.Διευκολύνει την αξιόπιστη επικοινωνία μεταξύ των καμερών, συσκευές καταγραφής και κέντρα ελέγχου.
Φύρα προς το σπίτι (FTTH): Μπορεί να χρησιμοποιηθεί σε εφαρμογές FTTH για την παροχή ευρυζωνικών συνδέσεων υψηλής ταχύτητας σε κατοικίες ή επιχειρηματικές εγκαταστάσεις.Η ενότητα επιτρέπει την αποτελεσματική μετάδοση δεδομένων μέσω του δικτύου οπτικών ινών, που υποστηρίζει εφαρμογές υψηλού εύρους ζώνης
Επικοινωνήστε με τον κατασκευαστή: Επικοινωνήστε με τον κατασκευαστή ή τον προμηθευτή της μονάδας δέκτη-διαβιβαστή TSB-3GM3-53DIR και ρωτήστε για τις δυνατότητες προσαρμογής τους.Παροχή λεπτομερών πληροφοριών σχετικά με τις ειδικές σας ανάγκες.
Ορισμός των απαιτήσεων προσαρμογής: Ενημερώστε σαφώς τον κατασκευαστή για τις ανάγκες προσαρμογής σας.ρυθμίσεις εύρους θερμοκρασίαςΌσο πιο λεπτομερή και συγκεκριμένη μπορείτε να είστε, τόσο καλύτερα ο κατασκευαστής μπορεί να κατανοήσει τις ανάγκες σας.
Συζητήστε με τον κατασκευαστή: Συνεχίστε συζητήσεις με τον κατασκευαστή για να διερευνήσετε τη σκοπιμότητα των αιτήσεών σας για προσαρμογή.και συστάσεις που βασίζονται στις ικανότητές και την εμπειρία τουςΜπορούν επίσης να σας συμβουλεύσουν σχετικά με τυχόν περιορισμούς ή συμβιβασμούς που σχετίζονται με την προσαρμογή.
Αξιολογήστε το κόστος και το χρόνο προετοιμασίας: Η προσαρμογή μπορεί να συνεπάγεται πρόσθετα έξοδα και μπορεί να επηρεάσει τους χρόνους προετοιμασίας.Συζητήστε αυτούς τους παράγοντες με τον κατασκευαστή για να κατανοήσετε την τιμολόγηση και το χρονοδιάγραμμα παραγωγής που σχετίζεται με την προσαρμογή- Εξετάστε τους διαχωρισμούς μεταξύ προσαρμογής, κόστους και χρόνου.
Επισκόπηση και οριστικοποίηση: Μόλις συζητήσετε και συμφωνήσετε για τις λεπτομέρειες προσαρμογής, επανεξετάστε τις προτεινόμενες προδιαγραφές, τις τιμές και άλλους σχετικούς παράγοντες.Βεβαιωθείτε ότι και τα δύο μέρη έχουν σαφή κατανόηση του πεδίου εφαρμογής της προσαρμογής πριν από την οριστικοποίηση της παραγγελίας.
Παρέχουμε μια σειρά από τεχνική υποστήριξη και υπηρεσίες για SFP Transceiver Module.Η ομάδα εμπειρογνωμόνων μας είναι στη διάθεσή σας για να απαντήσει σε κάθε ερώτηση που μπορεί να έχετε και να σας βοηθήσει στην εγκατάσταση και συντήρηση του προϊόντος.
Παρέχουμε υποστήριξη πριν από την πώληση για το SFP Transceiver Module, προσφέροντας συμβουλές σχετικά με τα χαρακτηριστικά και τις δυνατότητες του προϊόντος, καθώς και πληροφορίες σχετικά με τη συμβατότητα με το υπάρχον σύστημά σας.Η ομάδα μας από έμπειρους μηχανικούς μπορεί επίσης να σας βοηθήσει να καθορίσετε το καλύτερο προϊόν για τις συγκεκριμένες ανάγκες σας.
Παρέχουμε υπηρεσίες εγκατάστασης και συντήρησης για SFP Transceiver Module.καθώς και να παρέχουν καθοδήγηση σχετικά με τον καλύτερο τρόπο χρήσης του προϊόντοςΜπορούμε επίσης να παρέχουμε συνεχή συντήρηση και υπηρεσίες αντιμετώπισης προβλημάτων.
Η ομάδα εμπειρογνωμόνων μας μπορεί να σας βοηθήσει με τυχόν τεχνικά προβλήματα που μπορεί να αντιμετωπίσετε με το προϊόν.καθώς και παροχή συμβουλών σχετικά με τα βήματα που πρέπει να ληφθούν για να εξασφαλιστεί η βέλτιστη λειτουργία του προϊόντος.
Συσκευή και αποστολή της μονάδας SFP Transciver:
Κάθε SFP Transciver Module συσκευάζεται σε μια αντιστατική σακούλα και στη συνέχεια τοποθετείται σε ένα κουτί.Στη συνέχεια, το κουτί σφραγίζεται και επισημαίνεται για να αναγράφεται το περιεχόμενό του και η διεύθυνση προορισμού.
Όταν το SFP Transciver Module είναι συσκευασμένο και έτοιμο για αποστολή, αποστέλλεται στους πελάτες μέσω ταχείας αποστολής.Τα δέματα παρακολουθούνται και παρακολουθούνται για να εξασφαλιστεί η ασφαλή και έγκαιρη παράδοση..
Σημείωση για το δελτίο δεδομένων Κωδικός αρχείου: DS100045
