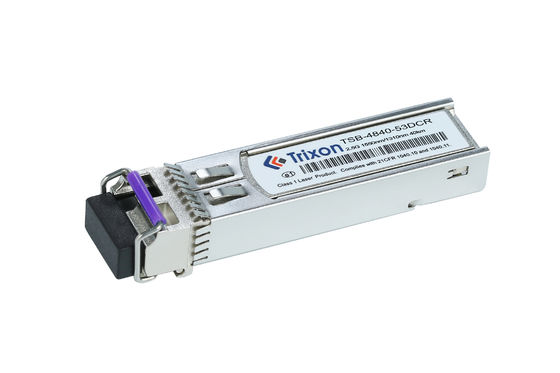

Ο OC-48/STM-16 Bidirectional SFP Transceiver είναι μια υψηλής απόδοσης, οικονομικά αποδοτική μονάδα για συστήματα επικοινωνίας οπτικών ινών.Η ενότητα αυτή υποστηρίζει ενιαία διεπαφή συνδέσμου LC και ταχύτητα δεδομένων λειτουργίας έως 2Συμμορφώνεται με το πρότυπο SFP MSA και το RoHS.
Το SFP Transceiver Module έχει σχεδιαστεί για χρήση με ενιαίες μορφές ινών (SMF) και μήκος κύματος 1550nm/1310nm. Είναι κατάλληλο για εφαρμογές όπως οπτική πρόσβαση,πρόσβαση στην μητροπολιτική περιοχή και συνδέσεις μεταξύ κτιρίωνΔιαθέτει χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος και υψηλή αξιοπιστία και συμμορφώνεται με τη Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Αυτή η μονάδα δέκτη είναι ιδανική για εφαρμογές που απαιτούν υψηλής απόδοσης, χαμηλού κόστους οπτικό δέκτη με προηγμένα χαρακτηριστικά.Υποστηρίζει λειτουργία full-duplex και έχει σχεδιαστεί για να πληροί και να υπερβαίνει τις απαιτήσεις των προτύπων LR και LCΗ ενότητα αυτή είναι συμβατή με ένα ευρύ φάσμα οπτικών συστημάτων και παρέχει υψηλές ταχύτητες δεδομένων με εξαιρετικές επιδόσεις.
Ο OC-48/STM-16 Bidirectional SFP Transceiver παρέχει μια ιδανική λύση για τις ανάγκες υψηλής ταχύτητας, χαμηλού κόστους οπτικής επικοινωνίας.χαμηλού κόστους οπτικός δέκτης με προηγμένα χαρακτηριστικάΜε την υψηλή ταχύτητα μεταφοράς δεδομένων, τη χαμηλή κατανάλωση ενέργειας και το ανθεκτικό σχεδιασμό, η μονάδα είναι μια ιδανική επιλογή για μια ποικιλία εφαρμογών.
Ειδικότητα | Αξία |
---|---|
Ονομασία του προϊόντος | Ονομασία του υποκαταστήματος: |
Ποσοστό δεδομένων | Μέχρι 2,5 Gbps |
Απόσταση | 40 χιλιόμετρα |
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
Τύπος ινών | ΜΜΦ |
Διάστημα κύματος | 1550nm/1310nm |
DDMI | Ναι. |
Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
Περιοχή θερμοκρασίας | -5°C ~+70°C |
Εναρμόνιση | Εναρμόνιση θερμής |
(1310 μμ/1550nm,DFBκαι PIN,40 χιλιάρικα.m)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | ||
Μεταδότης | ||||||||
Κέντρο μήκους κύματος | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | ||||
Μέση ισχύς εξόδου | ΠΕξω | -2 | +3 | dBm | ||||
Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | |||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | |||||
Έκδοση Οπτικό μάτι | Συμβατό με το ITU-T G.957 | |||||||
Αποδέκτης | ||||||||
Κέντρο μήκους κύματος | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
Ευαισθησία*Nοτ5 | ΠIN | -20 | dBm | 1310nmTX/1550nmRX | ||||
- 27 | dBm | 1550nmTX/1310nmRX | ||||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | -9 | dBm | |||||
Οπτική απώλεια επιστροφής | 12 | dB | ||||||
Δικαιολογημένη ζημία | ΛΟΣΑ | - 42 | dBm | |||||
Δαπάνες | ΛΟΣΔ | - 28 | dBm | |||||
Υστερέση LOS | 0.5 | 4 | dB |
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση 5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS27-1@ER=10dB.
Δίκτυα τηλεπικοινωνιών: Η ενότητα είναι κατάλληλη για δίκτυα τηλεπικοινωνιών, επιτρέποντας τη μεταφορά δεδομένων υψηλής ταχύτητας με ταχύτητες OC-48/STM-16.Υποστηρίζει αξιόπιστη επικοινωνία σε μεγάλες αποστάσεις έως και 40 χλμ..
Δίκτυα μητροπολιτικών περιοχών (MAN): Η ενότητα μπορεί να χρησιμοποιηθεί σε MAN για τη σύνδεση κόμβων δικτύου σε μια πόλη ή μητροπολιτική περιοχή.Παρέχει αποτελεσματική μεταφορά δεδομένων και δικτυακή συνδεσιμότητα εντός της υποδομής MAN.
Φύρα στο σπίτι (FTTH): Η ενότητα υποστηρίζει την ανάπτυξη FTTH, επιτρέποντας την παροχή υπηρεσιών ευρυζωνικής σύνδεσης υψηλής ταχύτητας σε κατοικίες και επιχειρηματικές εγκαταστάσεις.Διευκολύνει τις αξιόπιστες συνδέσεις υψηλού εύρους ζώνης για τους τελικούς χρήστες.
Κέντρα δεδομένων: Είναι χρήσιμο σε κέντρα δεδομένων όπου μπορεί να δημιουργήσει συνδέσεις μεταξύ εξοπλισμού δικτύου όπως διακόπτες, δρομολογητές και διακομιστές.Η ενότητα επιτρέπει την αποτελεσματική μεταφορά δεδομένων εντός της υποδομής του κέντρου δεδομένων.
Εταιρικά δίκτυα: Η ενότητα μπορεί να αναπτυχθεί σε εταιρικά δίκτυα για τη δημιουργία αξιόπιστων συνδέσεων υψηλού εύρους ζώνης μεταξύ διαφορετικών γραφείων ή κτιρίων.Διευκολύνει την αποτελεσματική επικοινωνία και τη διαβίβαση δεδομένων εντός του δικτύου της επιχείρησης.
Παρόχτες υπηρεσιών Διαδικτύου (ISPs): Οι πάροχοι υπηρεσιών Διαδικτύου μπορούν να χρησιμοποιήσουν το μοντέλο για να παρέχουν σύνδεση υψηλής ταχύτητας στο διαδίκτυο στους πελάτες τους.διασφάλιση αξιόπιστης και γρήγορης πρόσβασης στο διαδίκτυο.
Ασύρματη Backhaul: Η ενότητα είναι κατάλληλη για εφαρμογές ασύρματης backhaul, επιτρέποντας τη μετάδοση δεδομένων μεταξύ κυτταρικών σταθμών βάσης και του κεντρικού δικτύου.Υποστηρίζει την επέκταση και την ενίσχυση των δικτύων ασύρματης επικοινωνίας.
Διαμόρφωση μήκους κύματος: Εάν χρειάζεστε διαφορετικές διαμορφώσεις μήκους κύματος από το πρότυπο 1550nm/1310nm, μπορείτε να συζητήσετε τις συγκεκριμένες απαιτήσεις μήκους κύματος με τον κατασκευαστή.Μπορεί να προσφέρουν επιλογές προσαρμογής για να ταιριάζει με τα επιθυμητά μήκη κύματος σας.
Απόσταση: Η τυπική μονάδα TSB-4840-53DCR έχει δυνατότητα απόστασης 40 χλμ.Μπορείτε να συζητήσετε τις απαιτήσεις σας με τον κατασκευαστή για να εξερευνήσετε τη διαθεσιμότητα προσαρμοσμένων επιλογών.
Περιοχή θερμοκρασίας: Εάν η κανονική περιοχή θερμοκρασίας από -5°C έως +70°C δεν ανταποκρίνεται στο περιβάλλον λειτουργίας,Μπορείτε να ρωτήσετε για τη δυνατότητα προσαρμογής του εύρους θερμοκρασίας για να ταιριάζει καλύτερα στις συγκεκριμένες συνθήκες σας.
Τύπος συνδέσμου: Η ενότητα μπορεί να συνοδεύεται από συγκεκριμένο τύπο συνδέσμου (π.χ. LC, SC).Μπορείτε να συζητήσετε τη δυνατότητα προσαρμογής με τον κατασκευαστή..
Προϋπολογισμός ισχύος: Εάν έχετε συγκεκριμένες απαιτήσεις προϋπολογισμού ισχύος για το δίκτυό σας, μπορείτε να συζητήσετε με τον κατασκευαστή για να καθορίσετε εάν η μονάδα μπορεί να προσαρμοστεί για να ανταποκριθεί στις απαιτήσεις αυτές.
Αν έχετε προβλήματα συμβατότητας με τον υφιστάμενο εξοπλισμό ή τη διαμόρφωση δικτύου σας,Μπορείτε να συζητήσετε με τον κατασκευαστή για να βεβαιωθείτε ότι η προσαρμοσμένη μονάδα θα είναι συμβατή με το συγκεκριμένο περιβάλλον σας.
Προσφέρουμε τεχνική υποστήριξη και εξυπηρέτηση για το SFP Transceiver Module μας. Το φιλικό και έμπειρο προσωπικό μας είναι διαθέσιμο για να σας βοηθήσει με τυχόν ερωτήσεις ή ανησυχίες που μπορεί να έχετε για το προϊόν μας.
Αν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια με οποιαδήποτε πτυχή του SFP Transceiver Module μας,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας!
Συσκευή και αποστολή της μονάδας μεταβιβαστή SFP
Το SFP Transciver Module συσκευάζεται σε ένα κουτί με εσωτερικό μαξιλάρι αδιάβροχο.Το κουτί τοποθετείται στη συνέχεια σε ένα μεγαλύτερο κουτί αποστολής με επαρκή αποσβεσμό για την προστασία του προϊόντος κατά τη διάρκεια της μεταφοράςΤο κουτί αποστολής είναι ασφαλώς σφραγισμένο και επισημαίνεται με τη διεύθυνση προορισμού και τα στοιχεία επικοινωνίας.
Κωδικός αρχείου: DS100040
