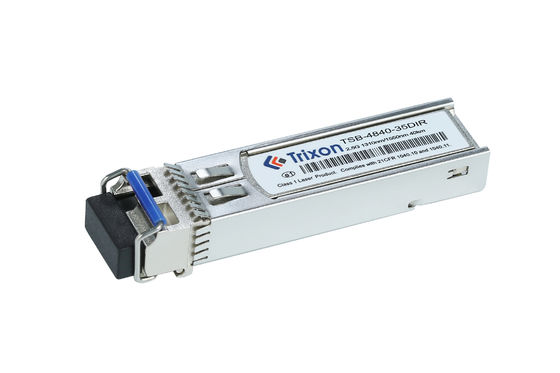

Ο OC-48/STM-16 Bidirectional SFP Transceiver είναι μια υψηλής απόδοσης, οικονομικά αποδοτική μονάδα για συστήματα επικοινωνίας οπτικών ινών.Η ενότητα αυτή υποστηρίζει ενιαία διεπαφή συνδέσμου LC και ταχύτητα δεδομένων λειτουργίας έως 2Συμμορφώνεται με το πρότυπο SFP MSA και το RoHS.
Το SFP Transceiver Module έχει σχεδιαστεί για χρήση με ενιαίες μορφές ινών (SMF) και μήκος κύματος 1310nm/1550nm. Είναι κατάλληλο για εφαρμογές όπως οπτική πρόσβαση,πρόσβαση στην μητροπολιτική περιοχή και συνδέσεις μεταξύ κτιρίωνΔιαθέτει χαμηλή κατανάλωση ενέργειας, χαμηλό κόστος και υψηλή αξιοπιστία και συμμορφώνεται με τη Small Form-factor Pluggable Multi-Sourcing Agreement (MSA).
Αυτή η μονάδα δέκτη είναι ιδανική για εφαρμογές που απαιτούν υψηλής απόδοσης, χαμηλού κόστους οπτικό δέκτη με προηγμένα χαρακτηριστικά.Υποστηρίζει λειτουργία full-duplex και έχει σχεδιαστεί για να πληροί και να υπερβαίνει τις απαιτήσεις των προτύπων LR και LCΗ ενότητα αυτή είναι συμβατή με ένα ευρύ φάσμα οπτικών συστημάτων και παρέχει υψηλές ταχύτητες δεδομένων με εξαιρετικές επιδόσεις.
Ο OC-48/STM-16 Bidirectional SFP Transceiver παρέχει μια ιδανική λύση για τις ανάγκες υψηλής ταχύτητας, χαμηλού κόστους οπτικής επικοινωνίας.χαμηλού κόστους οπτικός δέκτης με προηγμένα χαρακτηριστικάΜε την υψηλή ταχύτητα μεταφοράς δεδομένων, τη χαμηλή κατανάλωση ενέργειας και το ανθεκτικό σχεδιασμό, η μονάδα είναι μια ιδανική επιλογή για μια ποικιλία εφαρμογών.
| Ειδικότητα | Αξία |
|---|---|
| Ονομασία του προϊόντος | Ονομασία του υποκαταστήματος: |
| Ποσοστό δεδομένων | Μέχρι 2,5 Gbps |
| Απόσταση | 40 χιλιόμετρα |
| Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
| Τύπος ινών | ΜΜΦ |
| Διάστημα κύματος | 1310nm/1550nm |
| DDMI | Ναι. |
| Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
| Περιοχή θερμοκρασίας | -40°C ~+85°C |
| Εναρμόνιση | Εναρμόνιση θερμής |
(1310 μμ/1550nm,DFBκαι PIN,40 χιλιάρικα.m)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | ||
| Μεταδότης | ||||||||
| Κέντρο μήκους κύματος | λc | 1260 | 1310 | 1360 | nm | 1310nmTX/1550nmRX | ||
| 1500 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | ||||
| Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | ||||
| Μέση ισχύς εξόδου | ΠΕξω | -2 | +3 | dBm | ||||
| Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | |||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | |||||
| Έκδοση Οπτικό μάτι | Συμβατό με το ITU-T G.957 | |||||||
| Αποδέκτης | ||||||||
| Κέντρο μήκους κύματος | λc | 1530 | 1550 | 1570 | nm | 1310nmTX/1550nmRX | ||
| 1260 | 1310 | 1360 | nm | 1550nmTX/1310nmRX | ||||
| Ευαισθησία*Nοτ5 | ΠIN | -20 | dBm | 1310nmTX/1550nmRX | ||||
| - 27 | dBm | 1550nmTX/1310nmRX | ||||||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | -9 | dBm | |||||
| Οπτική απώλεια επιστροφής | 12 | dB | ||||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 42 | dBm | |||||
| Δαπάνες | ΛΟΣΔ | - 28 | dBm | |||||
| Υστερέση LOS | 0.5 | 4 | dB | |||||
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση 5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS27-1@ER=10dB.
Δίκτυα τηλεπικοινωνιών: Μπορεί να αναπτυχθεί σε δίκτυα τηλεπικοινωνιών για μεταφορά δεδομένων υψηλής ταχύτητας, όπως σε υποδομές ραχοκοκαλιάς ή συνδέσεις μεγάλων αποστάσεων.
Δίκτυα μητροπολιτικών περιοχών (MANs): Ο δέκτης μπορεί να χρησιμοποιηθεί σε MANs για να παρέχει συνδεσιμότητα μεταξύ διαφορετικών τοποθεσιών εντός μιας πόλης ή μητροπολιτικής περιοχής.
Κέντρα δεδομένων: Μπορεί να χρησιμοποιηθεί σε περιβάλλοντα κέντρων δεδομένων για τη σύνδεση διακόπτες, δρομολογητών και άλλων εξοπλισμού δικτύου μέσω μονοτροπικής ινώδους ίνωσης.
Φύλλα στο σπίτι (FTTH): Ο δέκτης μπορεί να χρησιμοποιηθεί σε εφαρμογές FTTH για την παροχή πρόσβασης υψηλής ταχύτητας στο διαδίκτυο σε κατοικίες και επιχειρήσεις σε μεγάλες αποστάσεις.
Ασύρματο Backhaul: Μπορεί να χρησιμοποιηθεί σε εφαρμογές ασύρματου backhaul για τη σύνδεση σταθμών βάσης και τη μετάδοση δεδομένων μέσω συνδέσεων οπτικών ινών.
Εφαρμογές μετάδοσης και βίντεο: Ο δέκτης μπορεί να χρησιμοποιηθεί σε εφαρμογές μετάδοσης και βίντεο για τη μετάδοση υψηλής ποιότητας σημάτων βίντεο σε μεγάλες αποστάσεις.
Βιομηχανικά δίκτυα: Μπορεί να αναπτυχθεί σε βιομηχανικά περιβάλλοντα για αξιόπιστη και υψηλής ταχύτητας επικοινωνία δεδομένων, όπως στους τομείς πετρελαίου και φυσικού αερίου, μεταφορών ή παραγωγής.
μήκος κύματος: Ανάλογα με τις ανάγκες σας, μπορείτε να επιλέξετε από διαφορετικούς συνδυασμούς μήκους κύματος για να ταιριάζουν με τις συγκεκριμένες ανάγκες ινών και απόστασης μετάδοσης.
Απόσταση μετάδοσης: Μπορείτε να προσαρμόσετε την απόσταση μετάδοσης ώστε να προσαρμόζεται σε διαφορετικές αρχιτεκτονικές δικτύου και ανάγκες μετάδοσης.
Περιοχή θερμοκρασίας λειτουργίας:Μπορείτε να προσαρμόσετε το εύρος θερμοκρασίας λειτουργίας σύμφωνα με τις απαιτήσεις των περιβαλλοντικών συνθηκών για να εξασφαλιστεί η αξιοπιστία και η σταθερότητα της συσκευής σε διάφορες συνθήκες θερμοκρασίας.
Συμβατότητα: Μπορείτε να επιλέξετε να προσαρμόσετε την διεπαφή ώστε να είναι συμβατή με συγκεκριμένες συσκευές ή πρωτόκολλα δικτύου για να εξασφαλιστεί η απρόσκοπτη ενσωμάτωση με τον υπάρχοντα εξοπλισμό.
Ειδικές απαιτήσεις: Εάν έχετε οποιεσδήποτε άλλες ειδικές απαιτήσεις, όπως προϋπολογισμό ισχύος, οπτική απόδοση, μέγεθος, κλπ., μπορείτε να συζητήσετε λεπτομερώς με τον προμηθευτή και να προσαρμόσετε το TSB-4840-35DIR
Προσφέρουμε τεχνική υποστήριξη και εξυπηρέτηση για το SFP Transceiver Module μας. Το φιλικό και έμπειρο προσωπικό μας είναι διαθέσιμο για να σας βοηθήσει με τυχόν ερωτήσεις ή ανησυχίες που μπορεί να έχετε για το προϊόν μας.
Αν έχετε οποιεσδήποτε ερωτήσεις ή χρειάζεστε βοήθεια με οποιαδήποτε πτυχή του SFP Transceiver Module μας,Παρακαλώ μην διστάσετε να επικοινωνήσετε μαζί μας!
Συσκευή και αποστολή της μονάδας μεταβιβαστή SFP
Το SFP Transciver Module συσκευάζεται σε ένα κουτί με εσωτερικό μαξιλάρι αδιάβροχο.Το κουτί τοποθετείται στη συνέχεια σε ένα μεγαλύτερο κουτί αποστολής με επαρκή αποσβεσμό για την προστασία του προϊόντος κατά τη διάρκεια της μεταφοράςΤο κουτί αποστολής είναι ασφαλώς σφραγισμένο και επισημαίνεται με τη διεύθυνση προορισμού και τα στοιχεία επικοινωνίας.
Κωδικός αρχείου: DS100040
