Η ενότητα SFP Transceiver είναι ένας οικονομικά αποδοτικός, υψηλής απόδοσης οπτικός δέκτης δέκτη για 10χλμ συνδέσεων SMF. Είναι σύμφωνη με την προδιαγραφή SFP της συμφωνίας πολλαπλών πηγών (MSA).Η ενότητα αυτή είναι κατασκευασμένη για εφαρμογές λιμένων μικρού μορφώματος (SFP)Η ενότητα αυτή υποστηρίζει θερμό plugging και έχει εύρος θερμοκρασίας από -5°C έως +70°C.Έχει επίσης το χαρακτηριστικό Digital Diagnostic Monitoring Interface (DDMI), η οποία επιτρέπει στον χρήστη να παρακολουθεί τις παράμετροι του δέκτη σε πραγματικό χρόνο, όπως θερμοκρασία, τάση, ρεύμα παρακλίσεως λέιζερ, να μεταδίδει οπτική ισχύ και να λαμβάνει οπτική ισχύ.Έχει σχεδιαστεί για εφαρμογές του LR (Long Range) οπτικού μονάδας δέκτη.
Παράμετρος | Αξία |
---|---|
Ονομασία του προϊόντος | 1.25G GBE Διοικητικός μεταδότης SFP |
Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
Τύπος ινών | ΜΜΦ |
Διάστημα κύματος | 1550nm/1310nm |
Απόσταση | 20 χλμ. |
Συμμόρφωση | Συμμόρφωση με τις προδιαγραφές MSA SFP |
Ποσοστό δεδομένων | Λειτουργική ταχύτητα δεδομένων έως 1,25Gbps |
Περιοχή θερμοκρασίας | -5°C ~+70°C |
DDMI | Ναι. |
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
(1310 μμ/1550nm,FP/DFBκαι PIN,20 χιλιάρικα.m)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
Μεταδότης | |||||||
Κέντρο μήκους κύματος | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
Φασματικό πλάτος*Nοτ4 | ∆λ | 4 | nm | ΕΠ-ΛΔ | |||
1 | nm | DFB-LD | |||||
Μέση ισχύς εξόδου | ΠΕξω | -9 | -3 | dBm | |||
Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | ||||
Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
Έκδοση Οπτικό μάτι | Συμμόρφωση με μάσκα οφθαλμού Telcordia GR-253-CORE και IEEE 802.3ah-2004 | ||||||
Αποδέκτης | |||||||
Κέντρο μήκους κύματος | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
Ευαισθησία*Nοτ5 | ΠIN | - 22 χρόνια. | dBm | ||||
Υπερφόρτωση του δέκτη | Υπερφόρτωση | -3 | dBm | ||||
Οπτική απώλεια επιστροφής | 12 | dB | |||||
Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
Υστερέση LOS | 0.5 | 4 | dB |

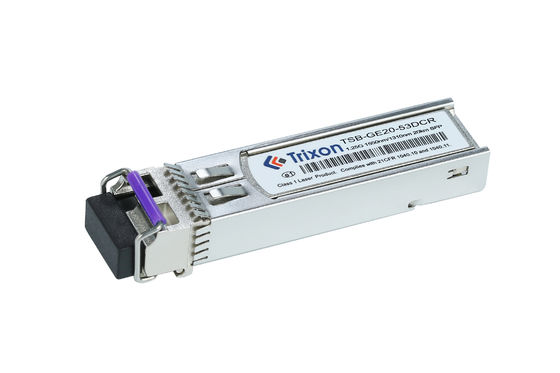

Το Trixon TSB-GE20-53DCR 1.25G SFP transceiver module έχει σχεδιαστεί με σκοπό την παροχή αξιόπιστης επικοινωνίας δεδομένων πάνω από 20 χιλιόμετρα ενιαίου τρόπου ινών.Προσφέρει εκτεταμένο εύρος θερμοκρασίας από -5°C έως +70°C και διαθέτει DDMI για βελτιωμένες επιδόσειςΗ συσκευή είναι κατασκευασμένη στην Κίνα από την Trixon TSB-GE20-53DCR 1.Το 25G SFP transceiver module είναι μια ιδανική λύση για τις ανάγκες επικοινωνίας δεδομένων και δικτύωσηςΈχει σχεδιαστεί για να παρέχει αξιόπιστες επιδόσεις για εφαρμογές που απαιτούν μεταφορά δεδομένων υψηλής ταχύτητας σε μεγάλες αποστάσεις.Αυτή η ευπροσάρμοστη μονάδα δέκτη έχει χαμηλή κατανάλωση ενέργειας και είναι εξαιρετικά συμβατή με ένα ευρύ φάσμαΗ μονάδα δέκτη δέκτη Trixon TSB-GE20-53DCR 1.25G SFP είναι μια ιδανική επιλογή για τις ανάγκες επικοινωνίας δεδομένων και δικτύωσης.Προσφέρει ένα εκτεταμένο εύρος θερμοκρασιών από -5°C έως +70°C, DDMI, ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL και ενιαία σύνδεση LC για εύκολη σύνδεση.Αυτή η αξιόπιστη και ευπροσάρμοστη μονάδα δέκτη-διαβιβαστή κατασκευάζεται στην Κίνα και παρέχει μια οικονομικά αποδοτική λύση για τις ανάγκες επικοινωνίας δεδομένων και δικτύωσης.
Προσαρμογή μήκους κύματος: Αυτός ο δέκτης υποστήριξε μονόδρομη μετάδοση μεταξύ μήκους κύματος 1550nm και 1310nm.Μπορείτε να επιλέξετε το κατάλληλο διαμόρφωση μήκους κύματος με βάση τις συγκεκριμένες ανάγκες του δικτύου σας.
Απόσταση μετάδοσης: Αυτός ο δέκτης είναι σχεδιασμένος για μονοτροπικές ίνες (SMF) με μέγιστη απόσταση μετάδοσης 20 χλμ. Αν χρειάζεστε διαφορετική απόσταση μετάδοσης,μπορείτε να επικοινωνήσετε με τον προμηθευτή ή τον κατασκευαστή για να δείτε αν υπάρχουν διαθέσιμες άλλες εκδόσεις ή επιλογές.
Πεδίο θερμοκρασίας λειτουργίας: Ο τυπικός δέκτης TSB-GE20-53DCR λειτουργεί στο εύρος θερμοκρασίας από -5°C έως +70°C.Μπορείτε να ρωτήσετε τον προμηθευτή ή τον κατασκευαστή σας εάν υπάρχουν προσαρμόσιμες εκδόσεις για χαμηλότερες ή υψηλότερες θερμοκρασίες..
Τύπος συνδέσμου οπτικών ινών: Αυτός ο δέκτης χρησιμοποιεί έναν τυποποιημένο σύνδεσμο οπτικών ινών, συνήθως του τύπου LC (Lucent Connector).Μπορείτε να συζητήσετε με τον προμηθευτή ή τον κατασκευαστή σας εάν υπάρχουν διαθέσιμες προσαρμοζόμενες εκδόσεις για τον συγκεκριμένο τύπο συνδέσμου σας.
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για SFP Transceiver Module.
Προσφέρουμε 24/7 εξυπηρέτηση πελατών και τεχνική υποστήριξη μέσω τηλεφώνου, ηλεκτρονικού ταχυδρομείου και διαδικτυακής συνομιλίας.
Οι έμπειροι τεχνικοί μας μπορούν να παρέχουν βοήθεια στην εγκατάσταση της ενότητας,βελτιστοποίηση των επιδόσεων, και την επίλυση τυχόν προβλημάτων υλικού ή λογισμικού.
Οι εγγυήσεις μας καλύπτουν εξαρτήματα και εργασία, καθώς και παρέχουν πρόσβαση στις υπηρεσίες επισκευής και υποστήριξης.
Η ενότητα SFP Transceiver θα πρέπει να συσκευάζεται σε στατική προστατευτική συσκευασία για να ελαχιστοποιείται ο κίνδυνος βλάβης από ESD (ηλεκτροστατική εκφόρτιση).Κάθε ενότητα πρέπει να συσκευάζεται μεμονωμένα με προστασία ESD και η συσκευασία πρέπει να επισημαίνεται με τον αριθμό μέρους και άλλες σχετικές πληροφορίες..
Για αποστολή, η μονάδα δέκτη SFP πρέπει να αποστέλλεται σε ανθεκτικό χαρτόνι με κατάλληλη επένδυση και επισήμανση.
Κώδικας αρχείου: DS100033
