Η ενότητα SFP Transceiver είναι ένας οικονομικά αποδοτικός, υψηλής απόδοσης οπτικός δέκτης δέκτη για 10χλμ συνδέσεων SMF. Είναι σύμφωνη με την προδιαγραφή SFP της συμφωνίας πολλαπλών πηγών (MSA).Η ενότητα αυτή είναι κατασκευασμένη για εφαρμογές λιμένων μικρού μορφώματος (SFP)Η ενότητα αυτή υποστηρίζει θερμό plugging και έχει εύρος θερμοκρασίας από -40 °C ~ +85 °C.Έχει επίσης το χαρακτηριστικό Digital Diagnostic Monitoring Interface (DDMI), η οποία επιτρέπει στον χρήστη να παρακολουθεί τις παράμετροι του δέκτη σε πραγματικό χρόνο, όπως θερμοκρασία, τάση, ρεύμα παρακλίσεως λέιζερ, να μεταδίδει οπτική ισχύ και να λαμβάνει οπτική ισχύ.Έχει σχεδιαστεί για εφαρμογές του LR (Long Range) οπτικού μονάδας δέκτη.
| Παράμετρος | Αξία |
|---|---|
| Ονομασία του προϊόντος | 1.25G GBE Διοικητικός μεταδότης SFP |
| Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
| Τύπος ινών | ΜΜΦ |
| Διάστημα κύματος | 1550nm/1310nm |
| Απόσταση | 20 χλμ. |
| Συμμόρφωση | Συμμόρφωση με τις προδιαγραφές MSA SFP |
| Ποσοστό δεδομένων | Λειτουργική ταχύτητα δεδομένων έως 1,25Gbps |
| Περιοχή θερμοκρασίας | -40°C ~+85°C |
| DDMI | Ναι. |
| Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
| Μεταδότης | |||||||
| Κέντρο μήκους κύματος | λc | 1280 | 1310 | 1340 | nm | 1310nmTX/1550nmRX | |
| 1510 | 1550 | 1580 | nm | 1550nmTX/1310nmRX | |||
| Φασματικό πλάτος*Nοτ4 | ∆λ | 4 | nm | ΕΠ-ΛΔ | |||
| 1 | nm | DFB-LD | |||||
| Μέση ισχύς εξόδου | ΠΕξω | -9 | -3 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | ||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με μάσκα οφθαλμού Telcordia GR-253-CORE και IEEE 802.3ah-2004 | ||||||
| Αποδέκτης | |||||||
| Κέντρο μήκους κύματος | λc | 1510 | 1580 | nm | 1310nmTX/1550nmRX | ||
| 1280 | 1340 | nm | 1550nmTX/1310nmRX | ||||
| Ευαισθησία*Nοτ5 | ΠIN | - 22 χρόνια. | dBm | ||||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | -3 | dBm | ||||
| Οπτική απώλεια επιστροφής | 12 | dB | |||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
| Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||

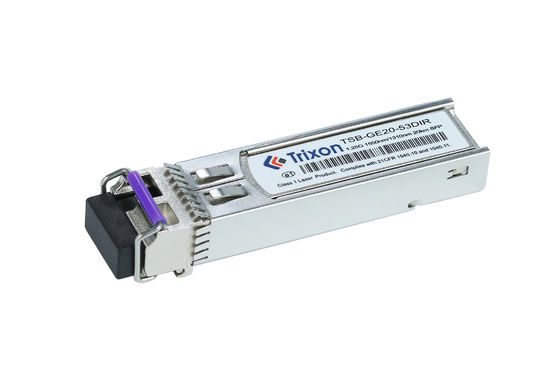

Ο δέκτης-διαβιβαστής TSB-GE20-53DIR είναι κατάλληλος για δίκτυα οπτικών επικοινωνιών όπου επαρκεί ταχύτητα δεδομένων 1,25 Gbps.
Το χαρακτηριστικό BIDI (δικατευθυντικό) επιτρέπει δικατευθυντική επικοινωνία μέσω μιας ενιαίας ινών, χρησιμοποιώντας διαφορετικά μήκη κύματος για τη μετάδοση και λήψη σημάτων.Αυτό το καθιστά κατάλληλο για εφαρμογές όπου είναι διαθέσιμη μόνο μία ίνα ή για οικονομικά αποδοτικές αναπτύξεις.
Η απόσταση μετάδοσης 20 χιλιομέτρων το καθιστά κατάλληλο για δίκτυα οπτικής επικοινωνίας μεσαίας εμβέλειας, όπως δίκτυα τοπικής περιοχής (LAN), δίκτυα μητροπολιτικών πόλεων ή δίκτυα πανεπιστημιούπολων.
The specific wavelength combination of 1550nm and 1310nm suggests that this transceiver is likely designed for use in GPON (Gigabit Passive Optical Network) or EPON (Ethernet Passive Optical Network) applicationsΑυτές είναι δημοφιλείς τεχνολογίες πρόσβασης με οπτική ίνα που χρησιμοποιούνται για υπηρεσίες ευρυζωνικής σύνδεσης σε οικιακά και επιχειρηματικά περιβάλλοντα.
Το ευρύ εύρος θερμοκρασιών από -40 °C έως +85 °C καθιστά αυτόν τον δέκτη κατάλληλο για χρήση σε σκληρές περιβαλλοντικές συνθήκες, όπως εξωτερικά ή βιομηχανικά περιβάλλοντα.
Ταχύτητα δεδομένων: Οι μονάδες δέκτη-μεταφορέα μπορούν να προσαρμοστούν για να υποστηρίζουν διαφορετικές ταχύτητες δεδομένων με βάση τις ειδικές απαιτήσεις του δικτύου.ή υψηλότερες τιμές δεδομένων.
Απόσταση μετάδοσης: Η απόσταση μετάδοσης μιας μονάδας δέκτη μπορεί να προσαρμοστεί για να καλύψει τις ειδικές ανάγκες του δικτύου.ή μεγάλων αποστάσεων.
Μέγεθος κύματος: Οι δέκτες-αποδέκτες μπορούν να προσαρμοστούν για να λειτουργούν σε συγκεκριμένα μήκη κύματος, όπως 850nm, 1310nm ή 1550nm, ανάλογα με την υποδομή και τις απαιτήσεις του δικτύου.
Περιοχή θερμοκρασίας: Οι μονάδες δέκτη-διαβιβαστή μπορούν να προσαρμοστούν για να λειτουργούν εντός συγκεκριμένων περιοχών θερμοκρασίας, ώστε να εξασφαλίζεται βέλτιστη απόδοση σε διάφορες περιβαλλοντικές συνθήκες,όπως εκτεταμένες περιοχές θερμοκρασίας ή εξειδικευμένα βιομηχανικά περιβάλλοντα.
Διασύνδεσμος συνδέσμου: Οι επιλογές προσαρμογής για τη διασύνδεση συνδέσμου μπορούν να περιλαμβάνουν διάφορους τύπους, όπως συνδέσμους LC, SC ή MPO,ανάλογα με τον συγκεκριμένο εξοπλισμό δικτύου και την υποδομή καλωδίωσης που χρησιμοποιείται.
Υποστήριξη πρωτοκόλλου: Οι δέκτες-διαβιβαστές μπορούν να προσαρμοστούν για να υποστηρίζουν διαφορετικά πρωτόκολλα και πρότυπα, όπως Ethernet, Fibre Channel, SONET / SDH ή ειδικά βιομηχανικά πρότυπα.
Φόρμα: Οι επιλογές προσαρμογής μπορεί να περιλαμβάνουν διαφορετικούς παράγοντες φόρμας, συμπεριλαμβανομένων των SFP, SFP+, QSFP ή CFP, για να εξασφαλιστεί η συμβατότητα με τον εξοπλισμό δικτύου που χρησιμοποιείται.
Πρόσθετα χαρακτηριστικά: Ανάλογα με τις ειδικές απαιτήσεις, οι μονάδες δέκτη και δέκτη μπορούν να προσαρμοστούν με πρόσθετα χαρακτηριστικά όπως η παρακολούθηση ψηφιακής διάγνωσης (DDM),που παρέχει δυνατότητες παρακολούθησης και διάγνωσης σε πραγματικό χρόνο.
Παρέχουμε τεχνική υποστήριξη και υπηρεσίες για SFP Transceiver Module.
Προσφέρουμε 24/7 εξυπηρέτηση πελατών και τεχνική υποστήριξη μέσω τηλεφώνου, ηλεκτρονικού ταχυδρομείου και διαδικτυακής συνομιλίας.
Οι έμπειροι τεχνικοί μας μπορούν να παρέχουν βοήθεια στην εγκατάσταση της ενότητας,βελτιστοποίηση των επιδόσεων, και την επίλυση τυχόν προβλημάτων υλικού ή λογισμικού.
Οι εγγυήσεις μας καλύπτουν εξαρτήματα και εργασία, καθώς και παρέχουν πρόσβαση στις υπηρεσίες επισκευής και υποστήριξης.
Η ενότητα SFP Transceiver θα πρέπει να συσκευάζεται σε στατική προστατευτική συσκευασία για να ελαχιστοποιείται ο κίνδυνος βλάβης από ESD (ηλεκτροστατική εκφόρτιση).Κάθε ενότητα πρέπει να συσκευάζεται μεμονωμένα με προστασία ESD και η συσκευασία πρέπει να επισημαίνεται με τον αριθμό μέρους και άλλες σχετικές πληροφορίες..
Για αποστολή, η μονάδα δέκτη SFP πρέπει να αποστέλλεται σε ανθεκτικό χαρτόνι με κατάλληλη επένδυση και επισήμανση.
