| Ονομασία μάρκας: | Trixon |
| Αριθμός μοντέλου: | TSB-GE80-54DCR |
| MOQ: | Διαπραγματεύσιμα |
| τιμή: | Διαπραγματεύσιμα |
| Πληροφορίες συσκευασίας: | Διαπραγματεύσιμα |
| Όροι πληρωμής: | Ε/Κ Δ/Π |

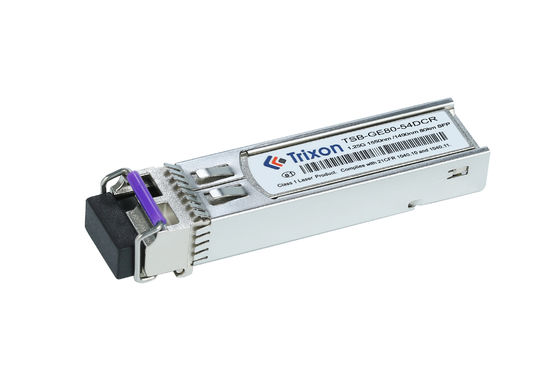

Αυτό...1.25G GBE Διοικητικός μεταδότης SFPείναι μια συσκευή θερμής σύνδεσης, σύμφωνη με τη βιομηχανική πρότυπη SFP Multi-Source Agreement (MSA). Υποστηρίζει DDMI και μπορεί να φθάσει σε απόσταση έως 80 χλμ. Αυτός ο δέκτης χρησιμοποιεί ένα λέιζερ DFB 1310nm,που επιτρέπουν ταχύτητες δεδομένων έως και 1Είναι σχεδιασμένο για χρήση σε Gigabit Ethernet, Fibre Channel και άλλους οπτικούς συνδέσμους.
| Παράμετροι | Λεπτομέρειες |
|---|---|
| Συμμόρφωση | Συμμόρφωση με τις προδιαγραφές MSA SFP |
| Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
| Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου LC |
| Τύπος ινών | ΜΜΦ |
| Εναρμόνιση | Εναρμόνιση θερμής |
| Ποσοστό δεδομένων | Λειτουργική ταχύτητα δεδομένων έως 1,25Gbps |
| DDMI | Ναι. |
| Διάστημα κύματος | 1550nm/1490nm |
| Περιοχή θερμοκρασίας | -5°C ~+70°C |
| Απόσταση | 80 χλμ. (LR) |
(1490 μμ/1550nm ,DFBκαι PIN,80 χιλιάρικα.m)
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | Σημείωση | |
| Μεταδότης | |||||||
| Κέντρο μήκους κύματος | λc | 1470 | 1490 | 1510 | nm | 1490nmTX/1550nmRX | |
| 1530 | 1550 | 1570 | nm | 1550nmTX/1490nmRX | |||
| Φασματικό πλάτος*Nοτ4 | ∆λ | 1 | nm | DFB-LD | |||
| Μέση ισχύς εξόδου | ΠΕξω | 0 | 5 | dBm | |||
| Ποσοστό εξαφάνισης | Επείγοντα | 10 | dB | ||||
| Μέση ισχύς του πομπού OFF | ΠΑΠΕΛΕΙΣΜΟΥ | -45 | dBm | ||||
| Έκδοση Οπτικό μάτι | Συμμόρφωση με μάσκα οφθαλμού Telcordia GR-253-CORE και IEEE 802.3ah-2004 | ||||||
| Αποδέκτης | |||||||
| Κέντρο μήκους κύματος | λc | 1510 | 1570 | nm | 1490nmTX/1550nmRX | ||
| 1450 | 1510 | nm | 1550nmTX/1490nmRX | ||||
| Ευαισθησία*Nοτ5 | ΠIN | - 24 | dBm | ||||
| Υπερφόρτωση του δέκτη | Υπερφόρτωση | -3 | dBm | ||||
| Οπτική απώλεια επιστροφής | 12 | dB | |||||
| Δικαιολογημένη ζημία | ΛΟΣΑ | - 35 | dBm | ||||
| Δαπάνες | ΛΟΣΔ | -25 | dBm | ||||
| Υστερέση LOS | 0.5 | 4 | dB | ||||
Σημείωση 4: VSCEL LD και FP LD μετρούμενο φάσμα πλάτους RMS, DFB LD μετρούμενο φάσμα πλάτος ¥20dB.
Σημείωση5: Η ελάχιστη μέση οπτική ισχύς που μετράται στο BER μικρότερο από 1E-10@pattern είναι PRBS27-1@ER=10dB.
Ο δέκτης-μεταδότης χρησιμοποιείται συνήθως σε οπτικά δίκτυα επικοινωνίας όπου επαρκεί ταχύτητα δεδομένων 1,25 Gbps.
Το χαρακτηριστικό BIDI (δικατευθυντικό) επιτρέπει δικατευθυντική επικοινωνία μέσω μιας ενιαίας ινών, χρησιμοποιώντας διαφορετικά μήκη κύματος για τη μετάδοση και λήψη σημάτων.Αυτό το καθιστά κατάλληλο για εφαρμογές όπου είναι διαθέσιμη μόνο μία ίνα ή για οικονομικά αποδοτικές αναπτύξεις.
Η απόσταση μετάδοσης των 80 χιλιομέτρων το καθιστά κατάλληλο για δίκτυα οπτικών επικοινωνιών μεγάλων αποστάσεων, όπως τα μητροπολιτικά και περιφερειακά δίκτυα.
Ο συγκεκριμένος συνδυασμός μήκους κύματος 1550nm και 1490nm υποδηλώνει ότι αυτός ο δέκτης-αποδέκτης είναι πιθανό να έχει σχεδιαστεί για χρήση σε εφαρμογές GPON (Gigabit Passive Optical Network).Το GPON είναι μια δημοφιλής τεχνολογία πρόσβασης με οπτική ίνα που χρησιμοποιείται για υπηρεσίες ευρυζωνικής σύνδεσης σε οικιστικά και επιχειρηματικά περιβάλλοντα.
Ταχύτητα δεδομένων: Οι μονάδες δέκτη-μεταφορέα μπορούν να προσαρμοστούν για να υποστηρίζουν διαφορετικές ταχύτητες δεδομένων με βάση τις ειδικές απαιτήσεις του δικτύου.ή υψηλότερες τιμές δεδομένων.
Απόσταση μετάδοσης: Η απόσταση μετάδοσης μιας μονάδας δέκτη μπορεί να προσαρμοστεί για να καλύψει τις ειδικές ανάγκες του δικτύου.ή μεγάλων αποστάσεων.
Μέγεθος κύματος: Οι δέκτες-αποδέκτες μπορούν να προσαρμοστούν για να λειτουργούν σε συγκεκριμένα μήκη κύματος, όπως 850nm, 1310nm ή 1550nm, ανάλογα με την υποδομή και τις απαιτήσεις του δικτύου.
Περιοχή θερμοκρασίας: Οι μονάδες δέκτη-διαβιβαστή μπορούν να προσαρμοστούν για να λειτουργούν εντός συγκεκριμένων περιοχών θερμοκρασίας, ώστε να εξασφαλίζεται βέλτιστη απόδοση σε διάφορες περιβαλλοντικές συνθήκες,όπως εκτεταμένες περιοχές θερμοκρασίας ή εξειδικευμένα βιομηχανικά περιβάλλοντα.
Διασύνδεσμος συνδέσμου: Οι επιλογές προσαρμογής για τη διασύνδεση συνδέσμου μπορούν να περιλαμβάνουν διάφορους τύπους, όπως συνδέσμους LC, SC ή MPO,ανάλογα με τον συγκεκριμένο εξοπλισμό δικτύου και την υποδομή καλωδίωσης που χρησιμοποιείται.
Υποστήριξη πρωτοκόλλου: Οι δέκτες-διαβιβαστές μπορούν να προσαρμοστούν για να υποστηρίζουν διαφορετικά πρωτόκολλα και πρότυπα, όπως Ethernet, Fibre Channel, SONET / SDH ή ειδικά βιομηχανικά πρότυπα.
Φόρμα: Οι επιλογές προσαρμογής μπορεί να περιλαμβάνουν διαφορετικούς παράγοντες φόρμας, συμπεριλαμβανομένων των SFP, SFP+, QSFP ή CFP, για να εξασφαλιστεί η συμβατότητα με τον εξοπλισμό δικτύου που χρησιμοποιείται.
Πρόσθετα χαρακτηριστικά: Ανάλογα με τις ειδικές απαιτήσεις, οι μονάδες δέκτη και δέκτη μπορούν να προσαρμοστούν με πρόσθετα χαρακτηριστικά όπως η παρακολούθηση ψηφιακής διάγνωσης (DDM),που παρέχει δυνατότητες παρακολούθησης και διάγνωσης σε πραγματικό χρόνο.
Προσφέρουμε τεχνική υποστήριξη και εξυπηρέτηση για τις μονάδες SFP Transceiver μας για να διασφαλίσουμε ότι οι πελάτες μας αξιοποιούν στο έπακρο τα προϊόντα τους.
Η ομάδα τεχνικής υποστήριξης μας είναι διαθέσιμη για να απαντήσει σε οποιεσδήποτε ερωτήσεις ή να παρέχει συμβουλές σχετικά με την εγκατάσταση, την αντιμετώπιση προβλημάτων και τη συντήρηση.επισκευές υλικού, και αντικαταστάτες.
Μπορούμε να παρέχουμε εξ αποστάσεως βοήθεια, αν χρειαστεί, και η ομάδα υποστήριξής μας είναι πάντα διαθέσιμη για να βοηθήσει με τυχόν προβλήματα που μπορεί να προκύψουν.
Για περισσότερες πληροφορίες σχετικά με την τεχνική υποστήριξη και τις υπηρεσίες μας, επικοινωνήστε μαζί μας.
Το SFP Transciver Module συσκευάζεται και αποστέλλεται σε ένα ανθεκτικό, ανθεκτικό κουτί.Ένας αριθμός παρακολούθησης θα παρέχεται για την αποστολή για να διασφαλιστεί ότι ο πελάτης είναι σε θέση να εντοπίσει το αντικείμενοΤο κουτί θα πρέπει επίσης να επισημαίνεται με το όνομα, τη διεύθυνση και τις πληροφορίες επικοινωνίας του πελάτη για εύκολη ταυτοποίηση.
Η μέθοδος αποστολής εξαρτάται από τις προτιμήσεις του πελάτη.Προτεραιότητα αποστολής είναι επίσης διαθέσιμη για τους πελάτες που χρειάζονται το προϊόν γρήγοραΣε κάθε περίπτωση, η ικανοποίηση του πελάτη είναι η κορυφαία προτεραιότητά μας και θα κάνουμε το καλύτερο για να διασφαλίσουμε ότι το προϊόν φτάνει σε τέλεια κατάσταση στον πελάτη.
Κώδικας αρχείου: DS100033
|
|
