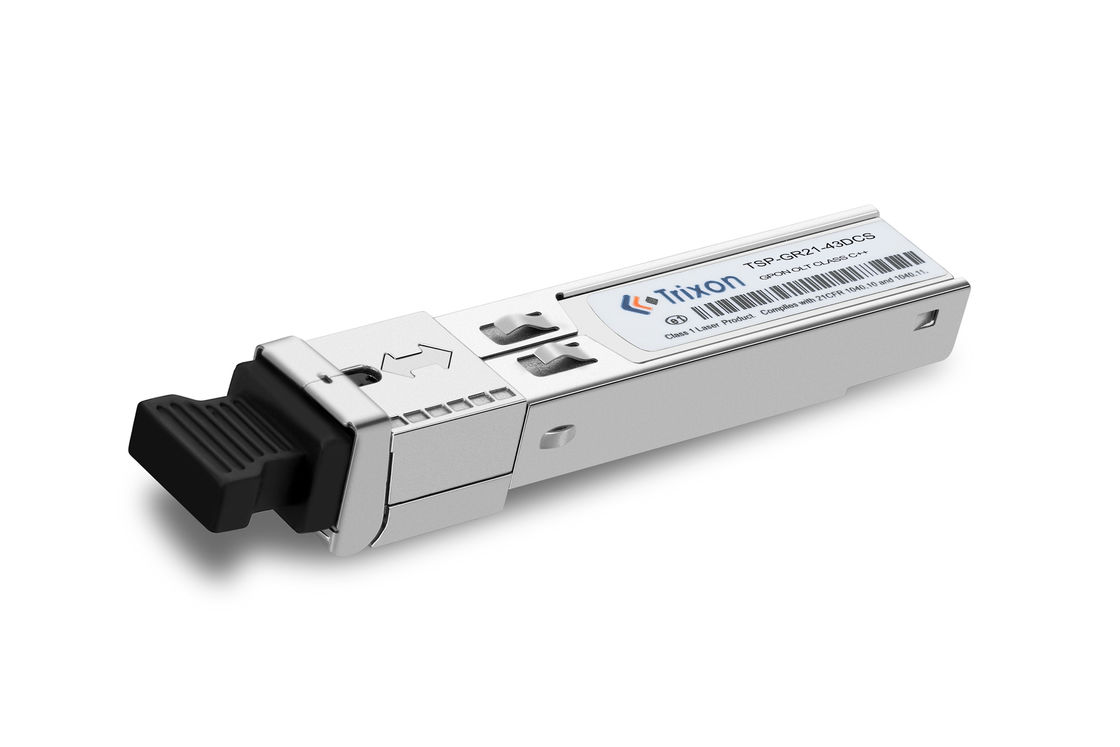

GPON OLT Μονάδα δέκτη-διαβιβαστή κλάσης C++ DFB TX 2.488Gbps RX 1.244Gbps 0°C~+70°C TSP-GR21-43DCS
Ο ΠΟΝ Transceiver είναι ένας μονοτροπικός οπτικός δέκτης που έχει σχεδιαστεί για εφαρμογές Παθητικού Οπτικού Δικτύου (PON). Διαθέτει πομπό DFB-LD 1490nm και δέκτη APD-TIA 1310nm,με ταχύτητα δεδομένων TX 2Η συσκευή είναι εξοπλισμένη με λογική διεπαφή TTL.Είναι σύμφωνη με το πρότυπο SC/UPC και έχει σχεδιαστεί για εφαρμογές ενιαίας λειτουργίας ινώνΟ εν λόγω δέκτης είναι ιδανικός για δίκτυα FTTH, FTTB και FTTP. Είναι εξαιρετικά αξιόπιστος και βελτιστοποιημένος για μεγάλες αποστάσεις, επικοινωνίες υψηλής ταχύτητας.
Παράμετρος | Αξία |
---|---|
Ονομασία του προϊόντος | Πληροφοριακός δέκτης |
Τύπος συνδέσμου | Μονό SC/UPC |
Οπτικά στοιχεία | DFB |
Θερμοκρασία λειτουργίας | 0°C~+70°C |
Απόσταση μετάδοσης | Απόσταση έως 20 χιλιόμετρα |
Ποσοστό δεδομένων | TX 2,488Gbps RX 1,244Gbps |
Απόδοση | Λειτουργία RSSI ψηφιακής έκρηξης για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδου |
Τύπος διεπαφής | ΑΕ/ΑΕΠ |
Εφαρμογή | Τάξη C++ |
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
Προδιαγραφές απόδοσης ∆ημοσφαιρικές
(ΚΛΑΣΗ C++)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
SMF διαμέτρου πυρήνα 9μm | 20 | Χιλιόμετρα | |||
Ποσοστό δεδομένων |
TX 2.488 RX 1.244 |
Gbit/s | |||
Μεταδότης | |||||
Κέντρο μήκους κύματος | λΓ | 1480 | 1490 | 1500 | nm |
Φασματικό πλάτος (-20dB) | Δλ | 1 | nm | ||
Μέση ισχύς εξόδου | ΑΕΠ | +5 | +9 | dBm | |
Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||
Μέση ισχύς του πομπού OFF | - 39 | dBm | |||
Τιμωρία διασκορπισμού του πομπού | TDP | 1 | dB | ||
Έκδοση Οπτικό μάτι | Συμμόρφωση με το ITU-T G.984.2 | ||||
Αποδέκτης | |||||
Κέντρο μήκους κύματος | 1260 | 1310 | 1360 | nm | |
Ευαισθησία*Σημείωση 3 | ΣΕΝ | -32 χρόνια. | dBm | ||
Υπερφόρτωση του δέκτη | SAT | -12 | dBm | ||
Δυναμική λειτουργία εκρήξεως δέκτη Πεδίο |
15 | dB | |||
Οπτική απώλεια επιστροφής | -20 | dB | |||
Δαπάνες | - 33 | dBm | |||
Δικαιολογημένη ζημία | -45 | dBm | |||
Υστερέση LOS | 0.5 | 4 | dB |
ΗΠληροφοριακό σήμαείναι η ιδανική επιλογή για εφαρμογές που απαιτούν υψηλής ταχύτητας οπτική σύνδεση μεγάλης απόστασης.Τάξη C++Οπτική διεπαφή και ενιαίαΣυνδετήρας SC/UPC, επιτρέποντας τη διαβίβαση δεδομένων έως και2.488Gbpsκαι1.244GbpsΜε μέγιστη απόσταση μετάδοσης20 χλμ., το Trixon TSP-GR21-43DCS PON Transceiver είναι ιδανικό για ένα ευρύ φάσμα εφαρμογών.DFBΤο σύστημα αυτό αποτελεί την ιδανική επιλογή για όσους αναζητούν μιαΠΟΝΠληροφορητής με ανώτερη απόδοση.
Ο δέκτης μετάδοσης Trixon TSP-GR21-43DCS PON είναι ένας οπτικός δέκτης μετάδοσης μονοτρόπου που χρησιμοποιείται για εφαρμογές κλάσης C ++. Κατασκευάζεται στην Κίνα με εύρος θερμοκρασίας λειτουργίας 0 ° C ~ + 70 ° C.Ο δέκτης έχει ταχύτητα δεδομένων TX 2.488Gbps RX 1.244Gbps και μήκος κύματος 1490nm DFB-LD Transmitter και 1310nm Burst-mode APD-TIA Receiver.Είναι εξοπλισμένο με μια οπτική διεπαφή SC/UPC τόσο για τον πομπό όσο και για τον δέκτη και προσφέρει οπτικά εξαρτήματα DFB.
Ο PON Transceiver μας υποστηρίζεται από μια ομάδα έμπειρων μηχανικών τεχνικής υποστήριξης.
Όλα τα προϊόντα PON Transceiver θα συσκευάζονται με ασφάλεια σε ισχυρά χαρτόνια κιβώτια.
Η αποστολή θα γίνει μέσω αξιόπιστης υπηρεσίας ταχυδρομείου. Θα στείλουμε στους πελάτες μέσω e-mail έναν κωδικό παρακολούθησης ώστε να μπορούν να παρακολουθήσουν την πρόοδο του πακέτου τους. Οι χρόνοι παράδοσης θα ποικίλλουν ανάλογα με τον προορισμό.
Επισήμανση δελτίου δεδομένων Κωδικός αρχείου: DS900008
