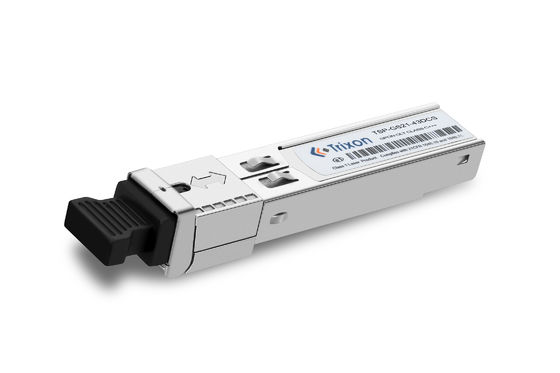

TSP-GS21-43DCS GPON OLT Τάξη C+++ υποστήριξη 20km Απόσταση μετάδοσης TX 2.488Gbps RX 1.244Gbps 0°C~+70°C SC/UPC
Ο ΠΟΝ Transceiver είναι ένα μονοδιάστατο μονοδιάστατο GPON OLT C++ transceiver με υψηλές επιδόσεις, με οπτικά εξαρτήματα κλάσης C++ και μία ενιαία διεπαφή συνδέσμου SC/UPC.Προσφέρει ένα εύρος θερμοκρασίας λειτουργίας από 0°C έως +70°C και παρέχει ακριβή ψηφιακή λειτουργία RSSI για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδουΈχει σχεδιαστεί για να λειτουργεί με τα συστήματα GPON OLT C++ και να παρέχει αξιόπιστες, υψηλής ταχύτητας συνδέσεις με χαμηλή καθυστέρηση.ο PON Transceiver προσφέρει μια ιδανική λύση για μια ευρεία ποικιλία εφαρμογών.
Παράμετρος | Αξία |
---|---|
Οπτικά στοιχεία | DFB |
Ποσοστό δεδομένων | TX 2,488Gbps RX 1,244Gbps |
Εφαρμογή | Τάξη C+++ |
Διάστημα κύματος | 1490nm DFB-LD πομπός και 1310nm APD-TIA δέκτη |
Τύπος συνδέσμου | Ενιαία διεπαφή συνδέσμου SC/UPC |
Ηλεκτρική τροφοδοσία | Ενιαία τροφοδοσία 3.3V και λογική διεπαφής TTL |
Θερμοκρασία λειτουργίας | 0°C~+70°C |
Τύπος διεπαφής | ΑΕ/ΑΕΠ |
Απόδοση | Λειτουργία RSSI ψηφιακής έκρηξης για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδου |
Απόσταση μετάδοσης | Απόσταση έως 20 χιλιόμετρα |
Οπτική διεπαφή | ΑΕ/ΑΕΠ |
Χρώμα αποζημίωσης | Μπλε |
Προδιαγραφές απόδοσης ∆ημοσφαιρικές
(ΚΛΑΣΗ C+++)
Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
SMF διαμέτρου πυρήνα 9μm | 20 | Χιλιόμετρα |
Ποσοστό δεδομένων |
TX 2.488 RX 1.244 |
Gbit/s | |||
Μεταδότης | |||||
Κέντρο μήκους κύματος | λΓ | 1480 | 1490 | 1500 | nm |
Φασματικό πλάτος (-20dB) | Δλ | 1 | nm | ||
Μέση ισχύς εξόδου | ΑΕΠ | +7 | +10 | dBm | |
Ποσοστό εξαφάνισης | Επείγοντα | 8.2 | dB | ||
Μέση ισχύς του πομπού OFF | - 39 | dBm | |||
Τιμωρία διασκορπισμού του πομπού | TDP | 1 | dB | ||
Έκδοση Οπτικό μάτι | Συμμόρφωση με το ITU-T G.984.2 | ||||
Αποδέκτης | |||||
Κέντρο μήκους κύματος | 1260 | 1310 | 1360 | nm | |
Ευαισθησία*Σημείωση 3 | ΣΕΝ | - 33 | dBm | ||
Υπερφόρτωση του δέκτη | SAT | -12 | dBm | ||
Δυναμική λειτουργία εκρήξεως δέκτη Πεδίο |
15 | dB | |||
Οπτική απώλεια επιστροφής | -20 | dB | |||
Δαπάνες | - 33 | dBm | |||
Δικαιολογημένη ζημία | -45 | dBm | |||
Υστερέση LOS | 0.5 | 4 | dB |
Σημείωση 3: Ελάχιστη μέση οπτική ισχύς μετρούμενη στο BER μικρότερο από 1E-10, από πίσω προς τα πίσω.
Ο παραλήπτης Trixon TSP-GS21-43DCS PON έχει σχεδιαστεί και κατασκευαστεί στην Κίνα για να ανταποκρίνεται στα υψηλότερα πρότυπα απόδοσης.το οποίο το καθιστά ιδανικό για δίκτυα οπτικών ινώνΕίναι συμβατό με το πρότυπο GPON OLT C ++, παρέχοντας εξαιρετική απόδοση όσον αφορά τη λειτουργία RSSI ψηφιακής έκρηξης για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδου.Αυτός ο πομπός έχει σχεδιαστεί για να ανταποκρίνεται στις απαιτήσεις της κλάσης C ++ + της βιομηχανίας, και είναι ιδανική για εφαρμογές όπου απαιτείται μεταφορά δεδομένων υψηλής ταχύτητας.
Ο Trixon TSP-GS21-43DCS PON Transceiver έχει σχεδιαστεί για να παρέχει μια αξιόπιστη και σταθερή σύνδεση, καθιστώντας τον ιδανικό για εφαρμογές GPON OLT C ++.Έχει μια ψηφιακή λειτουργία RSSI έκρηξη που του επιτρέπει να παρακολουθεί την είσοδο επίπεδο οπτικής ισχύοςΑυτός ο δέκτης λαμβάνει επίσης μια ενιαία διεπαφή συνδέσμου SC / UPC, η οποία είναι εύκολη στην εγκατάσταση και συντήρηση.
Ο δέκτης μεταφοράς PON Trixon TSP-GS21-43DCS έχει σχεδιαστεί για να παρέχει τη μέγιστη δυνατή απόδοση όσον αφορά τη μετάδοση δεδομένων.καθιστώντας την ιδανική για εφαρμογές όπου απαιτείται μεταφορά δεδομένων υψηλής ταχύτηταςΔιαθέτει επίσης μια λειτουργία RSSI ψηφιακής έκρηξης για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδου, εξασφαλίζοντας το υψηλότερο επίπεδο απόδοσης.
Ο Trixon TSP-GS21-43DCS PON Transceiver είναι η τέλεια λύση για δίκτυα οπτικών ινών.Διαθέτει επίσης μια ενιαία διεπαφή συνδέσμου SC/UPCΕπιπλέον, διαθέτει λειτουργία RSSI ψηφιακής έκρηξης για την παρακολούθηση του επιπέδου οπτικής ισχύος εισόδου, εξασφαλίζοντας το υψηλότερο επίπεδο απόδοσης.Αυτό το καθιστά ιδανικό για εφαρμογές όπου απαιτείται υψηλής ταχύτητας μετάδοση δεδομένων.
Προσφέρουμε μια εξατομικευμένη υπηρεσία για το Transceiver Trixon PON, αριθμός μοντέλου: TSP-GS21-43DCS. Κατασκευάζεται στην Κίνα και διαθέτει απόσταση μετάδοσης έως και 20 χλμ.Λειτουργεί σε πομπό DFB-LD 1490nm και δέκτη APD-TIA 1310nm Burst-modeΤα οπτικά εξαρτήματα είναι DFB με μονάδα παροχής ισχύος 3.3V και λογική διεπαφής TTL.
Ο δέκτης μεταφοράς PON υποστηρίζει TX 2.488Gbps και RX 1.244Gbps με κατηγορία C ++. Έχει σχεδιαστεί για διάφορες εφαρμογές, όπως FTTH / FTTB / FTTC, Metro Ethernet και CATV.Η εξαιρετική ποιότητα και η απόδοση του δέκτη το καθιστούν ιδανική επιλογή για δίκτυα PON.
Αν ενδιαφέρεστε να αγοράσετε αυτό το PON Transceiver, παρακαλούμε επικοινωνήστε μαζί μας για περισσότερες πληροφορίες.
Τα προϊόντα μας PON Transceiver έρχονται με ένα πλήρες φάσμα τεχνικής υποστήριξης και υπηρεσιών. Προσφέρουμε δωρεάν διαδικτυακή αντιμετώπιση προβλημάτων, τηλεφωνική υποστήριξη και υποστήριξη ηλεκτρονικού ταχυδρομείου.Παρέχουμε επίσης ένα ευρύ φάσμα τεχνικών εγγράφων και πόρων για να σας βοηθήσουμε να πάρετε το μέγιστο από τα προϊόντα PON Transceiver σαςΗ ομάδα τεχνικών εμπειρογνωμόνων μας είναι διαθέσιμη μέσω email ή τηλεφώνου για να απαντήσει σε οποιεσδήποτε ερωτήσεις και να παρέχει βοήθεια με την εγκατάσταση, τη ρύθμιση και την αντιμετώπιση προβλημάτων.
Για να εξασφαλιστεί ότι οι πομποί PON φτάνουν στον προορισμό τους σε άριστη κατάσταση, πρέπει να χρησιμοποιηθούν ειδικά συστήματα.τα ακόλουθα μέτρα πρέπει να λαμβάνονται κατά την συσκευασία και την αποστολή τους:
Επισήμανση δελτίου δεδομένων Κωδικός αρχείου: DS900008
