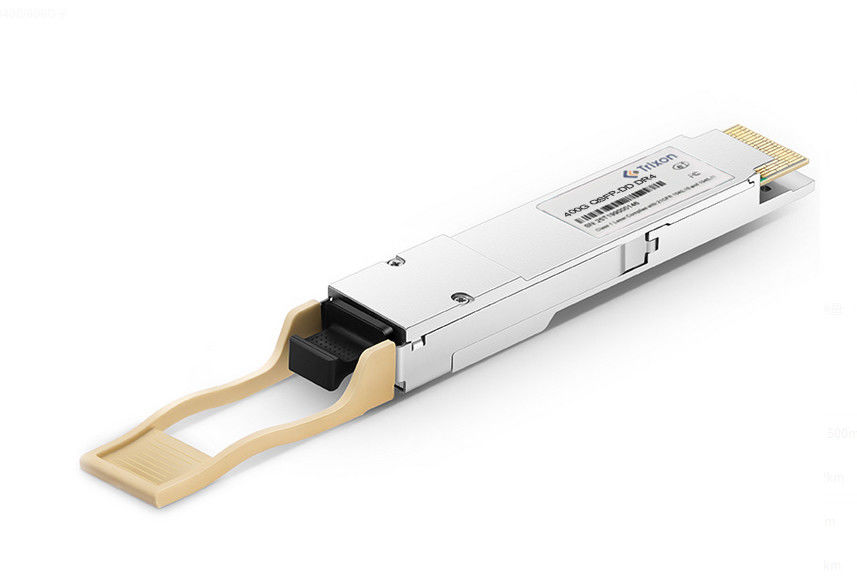

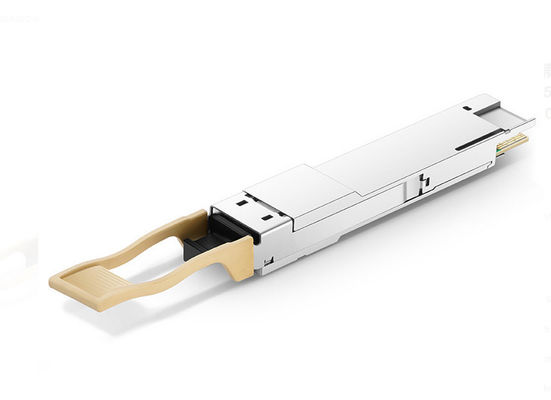

TQS-QGM5-31DCR 400G QSFP-DD DR4 Πιστολήπτης 4x106.25Gbps 500m απόσταση 0°C ~ +70°C SMF MPO-12 σύνδεσμος
| Ειδικότητα | Αξία |
|---|---|
| Ονομασία του προϊόντος | 400G QSFP-DD DR4 Πηρακτήρας |
| Τύπος ινών | ΜΜΦ |
| Φόρμα | Δελτίο ΕΚΑΧ, Δελτίο ΕΚΑΧ |
| Λάιζερ | 1310 EML |
| Περιοχή θερμοκρασίας | 0°C~70°C |
| Εφαρμογή | Ειδικότερα, οι ενδείξεις που αναφέρονται στην παράγραφο 1 ισχύουν για τα ακόλουθα προϊόντα: |
| Απόσταση | 500 μέτρα |
| Οπτική διεπαφή | Οπτική διεπαφή 400GBASE-DR4 |
| Συνδετήρας | Τύπος 2 Κουτί με MPO-12 συνδετήρα |
| Ηλεκτρική διεπαφή υψηλής ταχύτητας I/O | 400GAUI-4 |
| Ενιαίο δοχείο MPO-12 | - Ναι, ναι. |
| Ουσιαστικός παράγοντας φόρμας τύπου OSFP | - Ναι, ναι. |
| Μέγιστη κατανάλωση ενέργειας | 10W |
Προδιαγραφές απόδοσης ∆ημοσφαιρικές
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα | |
| Μεταδότης | ||||||
| Κέντρο μήκους κύματος | λ | 1311 | nm | |||
| Δυνατότητα μετάδοσης σήματος | 53.125 | Gbd PAM4 | ||||
| SMSR | 30 | dB | ||||
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | Πουτ | ¥2.9 | 4 | dB m | ||
| Εξωτερική OMA, κάθε λωρίδα | Σημείωση 5 | ΟΜΑouter | -Ούτε ένα.8 | 4.2 | dBm | |
| Δύναμη εκτόξευσης σε OMAouter μείον TDECQ, κάθε λωρίδα | ΤΟΜΑ | - Δύο.2 | dB | |||
| Πληκτρολόγηση του PAM4 με μεταδότη και διασκορπισμό | TDECQ | 3.4 | dB | |||
| ΤΔECQ 10log10 ((Ceq) | 3.4 | dB | ||||
| Ανεκτικότητα απώλειας οπτικής επιστροφής | ΤΟΛ | 21.4 | dB | |||
| Μέσος όρος POUT (Αποκλεισμός λέιζερ) | Πουφ! | - | -15 | dBm | ||
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | - | - | dB | |
| Χρόνος μετάβασης του πομπού | 17 | σπ | ||||
| RIN17.1OMA | Επενδύσεις | -136 | dB/Hz | |||
| Αντανάκλαση του πομπού | Τρ | - 26 | dB | |||
Σημείωση 5: Ακόμη και αν το TDECQ < 1,4dB, ο OMAouter (min) πρέπει να υπερβαίνει την τιμή αυτή.
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
| Αποδέκτης | |||||
| Κέντρο μήκους κύματος | λ | 1311 | nm | ||
| Οριακό όριο ζημιών, για κάθε λωρίδα | Pd | 5 | dBm | ||
| Μέση ισχύς λήψης, ανά λωρίδα | Μπαμπά. | - Πέντε.9 | - | 4 | dBm |
| Δύναμη λήψης (OMAouter), κάθε λωρίδα | RXoma | - | - | 4.2 | dBm |
| Αντανάκλαση του δέκτη | - 26 | dBm | |||
| Ευαισθησία δέκτη (OMAouter), κάθε λωρίδα Σημείωση 6 | ΣΟΜΑ | - Ένα.9 | dBm | ||
| Κλείσιμο ματιών υπό πίεση για το PAM4 (SECQ) Σημείωση 7 | 3.4 | dB | |||
| SECQ 10log10 ((Ceq), δοκιμαζόμενη λωρίδα | 3.4 | ||||
| OMAouter κάθε λωρίδας επιθετικού | 4.2 dBm |
Σημείωση 6: Ευαισθησία δέκτη (OMAouter), κάθε λωρίδα (μέγιστη) είναι ενημερωτική και ορίζεται για έναν πομπό με τιμή SECQ έως και 3,4 dB.
Σημείωση 7: Μέτρηση με σήμα δοκιμής συμμόρφωσης στο TP3 για το BER = 2,4x10 -4
Ο συντελεστής φόρμας QSFP-DD παρέχει μια συμπαγή και υψηλής πυκνότητας λύση για τη μετάδοση δεδομένων 400G, επιτρέποντας την αποτελεσματική αξιοποίηση του χώρου εντός του εξοπλισμού δικτύου.
Συνολικά, η μονάδα δέκτη-διαβιβαστή TQS-QGM5-31DCR 400G QSFP-DD DR4 έχει σχεδιαστεί για μεταφορά δεδομένων μεγάλης εμβέλειας και υψηλής ταχύτητας μέσω ενιαίας μορφής ινών σε περιβάλλοντα κέντρου δεδομένων.Τα χαρακτηριστικά και οι προδιαγραφές του το καθιστούν κατάλληλο για εφαρμογές υψηλού εύρους ζώνης που απαιτούν αξιόπιστη και αποτελεσματική σύνδεση εντός της αρχιτεκτονικής δικτύου κέντρου δεδομένων.
Απόσταση μετάδοσης: Ενώ η τυποποιημένη μονάδα υποστηρίζει απόσταση μετάδοσης έως 500 μέτρα,μπορεί να είναι δυνατό να προσαρμόσετε τη μονάδα για να υποστηρίξει μεγαλύτερες ή μικρότερες αποστάσεις με βάση τις ειδικές σας ανάγκεςΑυτή η προσαρμογή μπορεί να βοηθήσει στη διασφάλιση βέλτιστης απόδοσης και συμβατότητας με την υποδομή του δικτύου σας.
Πεδίο θερμοκρασίας: Εάν η εφαρμογή σας απαιτεί λειτουργία σε περιβάλλοντα με συνθήκες θερμοκρασίας εκτός της τυπικής περιοχής από 0 °C έως +70 °C,η προσαρμογή μπορεί να εξεταστεί για να επεκταθεί ή να περιοριστεί το εύρος θερμοκρασίας για να ανταποκριθεί στις ειδικές περιβαλλοντικές απαιτήσεις σας.
Τύπος συνδέσμου: Ενώ η τυποποιημένη μονάδα συνοδεύεται από ένα MPO-12 συνδέσμο, η προσαρμογή μπορεί να περιλαμβάνει τη χρήση ενός διαφορετικού τύπου συνδέσμου, όπως LC ή άλλες επιλογές,ανάλογα με τις προτιμήσεις υποδομής δικτύου και συνδεσιμότητας.
Κατανάλωση ενέργειας: Μπορεί να υπάρχουν επιλογές προσαρμογής για τη βελτιστοποίηση της κατανάλωσης ενέργειας με βάση τον προϋπολογισμό ενέργειας ή τους στόχους ενεργειακής απόδοσης.Αυτό μπορεί να περιλαμβάνει τη ρύθμιση της κατανάλωσης ενέργειας ή την εφαρμογή χαρακτηριστικών εξοικονόμησης ενέργειας χωρίς να διακυβεύεται η απόδοση.
Διαγνωστικά χαρακτηριστικά: Ανάλογα με τις ανάγκες παρακολούθησης και διάγνωσης, η προσαρμογή μπορεί να περιλαμβάνει ή να αποκλείει συγκεκριμένα διαγνωστικά χαρακτηριστικά,όπως η ψηφιακή οπτική παρακολούθηση (DOM) ή η ψηφιακή διαγνωστική διεπαφή παρακολούθησης (DDMI), για την παροχή παρακολούθησης και υποβολής εκθέσεων σε πραγματικό χρόνο για τις κρίσιμες παραμέτρους.
Παροχή 24 ώρες την ημέρα, 24 ώρες το 24ωρο σε απευθείας σύνδεση τεχνικής υποστήριξης για τον 400G Transceiver.
Παροχή δωρεάν υπηρεσιών συντήρησης προϊόντων, όπως δωρεάν αντικατάσταση προϊόντων.
Παροχή δωρεάν κατάρτισης προϊόντων και υπηρεσιών μετά την πώληση.
Παροχή επαγγελματικών συμβουλευτικών υπηρεσιών προϊόντων.
Παροχή υποστήριξης προϊόντων και υπηρεσιών προσαρμογής.
Το 400G Transceiver αποστέλλεται σε ένα κουτί από χαρτόνι με προστατευτικό αφρό μέσα. Το κουτί πρέπει να επισημαίνεται με το όνομα του προϊόντος και τον σειριακό αριθμό. Το προϊόν τοποθετείται στη συνέχεια σε ένα δοχείο αποστολής,που θα σφραγίζεται με μια ασφαλή σφραγίδα,Το δοχείο αποστέλλεται στη συνέχεια στη διεύθυνση του πελάτη.
