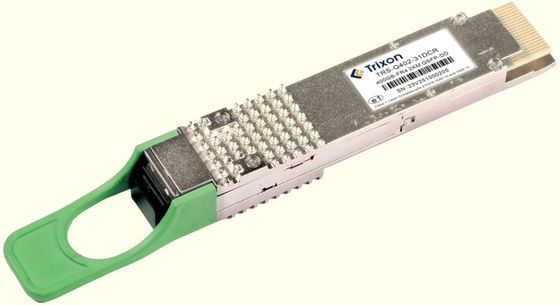

| Ονομασία μάρκας: | Trixon |
| Αριθμός μοντέλου: | ΤRS-Q402-31DCR |
| MOQ: | Διαπραγματεύσιμα |
| τιμή: | Διαπραγματεύσιμα |
| Όροι πληρωμής: | T/T, L/C |
Χαρακτηριστικά:
• Συμμόρφωση με το 400GBASE-FR4 ((IEEE802.3cu)
• Συμμόρφωση με το πρότυπο IEEE 802.3bs: ηλεκτρική διεπαφή 400GAUI-8
• Συμμόρφωση με το QSFP-DD MSA HW Rev 5.1;οικισμός τύπου 2 με διπλό σύνδεσμο LC
• Συμμόρφωση με την QSFP-DD CMIS Rev 4.0
• Μέγιστη κατανάλωση ισχύος 10 W
• Θερμοκρασία λειτουργίας 0°C έως 70°C
• Δύο καλώδια κατά σειρά Διασύνδεση με ψηφιακή παρακολούθηση της διάγνωσης
• Συμμορφώνεται με την οδηγία 2011/65/ΕΕ της ΕΕ (συμμορφώνεται με το RoHS)
• Λάιζερ κλάσης 1
Οπτική απόδοση
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
| Μεταδότης | |||||
| Κέντρο μήκους κύματος | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Δυνατότητα μετάδοσης σήματος | 53.125 | Gbd PAM4 | |||
| SMSR | 30 | dB | |||
| Συνολική μέση ισχύς εκτόξευσης | Pmax | 10.2 | dBm | ||
| Μέση ισχύς εκτόξευσης, ανά λωρίδα | Πουτ | ¥3.2 | 4.4 | dBm | |
| Εξωτερική OMA, κάθε λωρίδα | ΟΜΑouter | 3.7 | dBm | ||
|
Εξωτερικό εύρος οπτικής διαμόρφωσης (Outer Optical Modulation Amplitude, OMAouter) κάθε λωρίδας: για TDECQ < 1,4dB για 1,4≤TDECQ≤3,4dB |
Τόμα |
-Ούτε ένα.2 -1.6+TDECQ |
|||
| Διαφορά ισχύος εκτόξευσης μεταξύ τυχόν δύο λωρίδων (OMAouter) | ΔΠ | 3.9 | dB | ||
| Πληκτρολόγηση του PAM4 με μεταδότη και διασκορπισμό | TDECQ | 3.4 | dB | ||
| Κλείσιμο οφθαλμού του πομπού για PAM4 ((TECQ) | TECQ | 3.4 | dB | ||
| Πάνω/κάτω από το βήμα | 22 | % | |||
| Εκδρομή ισχύος μεταδότη | 1.8 | dBm | |||
| Ανεκτικότητα απώλειας οπτικής επιστροφής | ΤΟΛ | 17.1 | dB | ||
| Μέσος όρος POUT (Αποκλεισμός λέιζερ) | Πουφ! | - | -16. | dBm | |
| Ποσοστό εξαφάνισης | Επείγοντα | 3.5 | - | - | dB |
| Χρόνος μετάβασης του πομπού | 17 | σπ | |||
| RIN17.1OMA | Επενδύσεις | -136 | dB/Hz | ||
| Αντανάκλαση του πομπού | Τρ | - 26 | dB | ||
| Παράμετρος | Σύμβολο | Ελάχιστο | Τύπος. | Μαξ | Μονάδα |
| Αποδέκτης | |||||
| Κέντρο μήκους κύματος | λC0 | 1271 | nm | ||
| λC1 | 1291 | ||||
| λC2 | 1311 | ||||
| λC3 | 1331 | ||||
| Μορφή διαμόρφωσης | PAM4 | ||||
| Οριακό όριο ζημιών, για κάθε λωρίδα | Pd | 5.4 | dBm | ||
| Μέση ισχύς λήψης, ανά λωρίδα | Μπαμπά. | - Επτά.2 | - | 4.4 | dBm |
| Δύναμη λήψης (OMAouter), κάθε λωρίδα | RXoma | - | - | 3.7 | dBm |
| Διαφορά ισχύος λήψης μεταξύ οποιωνδήποτε δύο λωρίδων (OMAouter) | DR | - | 4.1 | dB | |
| Αντανάκλαση του δέκτη | - 26 | dBm | |||
|
Ευαισθησία δέκτη (OMAouter), κάθε λωρίδα για TECQ < 1,4dB για 1,4≤TECQ≤3,4dB |
SΟΜΑ |
- Τέσσερα.6 -6+TECQ |
dBm | ||
| Κλείσιμο ματιών υπό πίεση για το PAM4 (SECQ) | 3.4 | dB | |||
| OMAouter κάθε λωρίδας επιθετικού | 1.4 | dBm | |||
|
|
